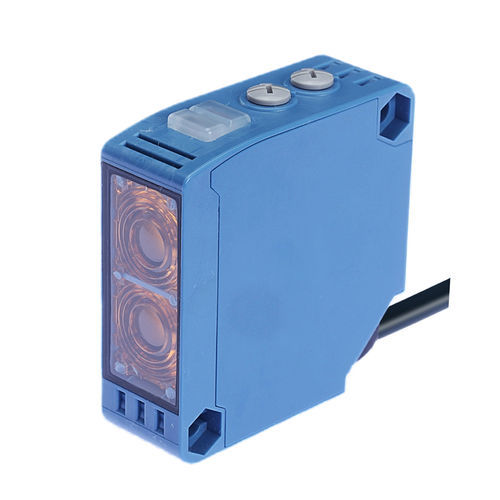

拡散反射型光電センサ CPK-DF2.5ME3正方形赤外線プラスチック
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 拡散反射型センサ
- ハウジング
- 正方形
- ビームのタイプ
- 赤外線
- その他の特徴
- プラスチック, 防水
- 応用
- 物流用
- 最大範囲
最少: 0 m
(0'00" )最大: 2.5 m
(8'02" )
詳細
概要
主な特長
機械・材料
電気・出力仕様
表示・保護・耐久性
使用環境
標準試験・付属品
推奨用途
技術仕様（概要）
- シリーズ: CPK 光電センサ
- 型番: CPK-DF2.5ME3
- 検出原理: 漫反射型（赤外線）
- 検出距離: 0〜2.5 m
主な特長
- 本体形状: 大型角型
- 外形寸法: 50×18×50 mm
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 正面
- 出力: NPN/PNP、NO/NC
- 電源: DC 12〜24 V（4線式）
- 応答周波数: 1000 Hz；応答時間: 500 μs
- 光源: 赤外光
- ヒステリシス: 検出距離の≤20%
機械・材料
- 筐体: ABS
- レンズ/表示窓: PMMA
- ケーブル: PVC
- 質量: 約132 g
電気・出力仕様
- 信号種別: スイッチング
- 動作モード: Light ON / Dark ON
- 消費電流: ≤25 mA
- 残留電圧: ≤3 V
- 負荷電流: ≤100 mA（ケーブル2 m時 残留電圧≤3 V）
- 絶縁抵抗: ≥20 MΩ（DC 500 V）
- 保護回路: 短絡保護、出力逆接保護
表示・保護・耐久性
- 表示LED: 動作表示（橙）、安定表示（緑）、電源表示（緑）
- 保護等級: IP65
- 耐電圧: AC 1500 V 50/60 Hz 1分（充電部 対 外装）
- 耐衝撃: 300 m/s²、各方向X/Y/Z 10回
- 耐振動: 10–55 Hz、振幅1.5 mm、各方向X/Y/Z 2時間
使用環境
- 使用温度: -25 °C〜55 °C
- 使用/保存湿度: 35–95% RH（結露なし）
- 周囲照度: ≤10000 lx
標準試験・付属品
- 標準試験体: 白色用紙 300×300 mm
- 付属品: 取扱説明書、取付ブラケット、合格証
推奨用途
- 3C（電子機器）生産ライン
- 立体駐車場・パーキングシステム
- 物流・倉庫の自動化
技術仕様（概要）
- 型番: CPK-DF2.5ME3
- 検出距離: 0〜2.5 m
- 電源電圧: DC 12〜24 V
- 出力: NPN/PNP NO/NC
- 保護等級: IP65
- 応答時間: 500 μs；周波数: 1000 Hz
- 寸法: 50×18×50 mm；ケーブル: 2 m
- 材質: 本体 ABS、レンズ PMMA、ケーブル PVC
