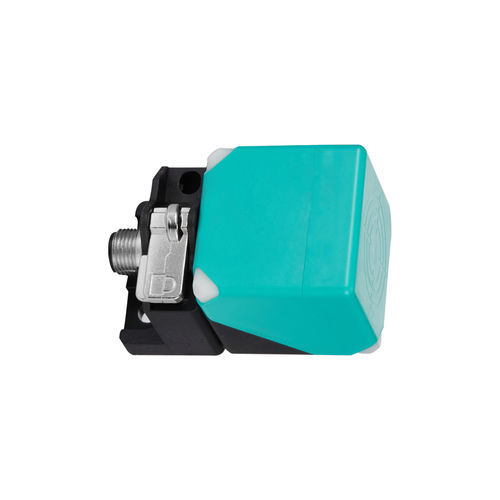

誘導型近接センサ CL40-QF15DN3-A/K正方形スイッチ機能付きNPN
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋め込み型
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 15 mm
(0.59 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
技術仕様
機械/電気的パラメータ
使用環境
付属品と資料
- 型番: CL40-QF15DN3-A/K
- シリーズ: CL40 系近接センサー
- タイプ: 可変検出面
- 検出原理: 誘導式（インダクティブ）
- 検出距離: 15 mm
- 形状: 角形（スクエア）
- 寸法: 40 × 40 × 57 mm
- 出力: NPN NO/NC
技術仕様
- ケーブル長: 0.5 m
- 検出方向: 前方 + 上方
- 応答周波数: 40 Hz
- 応答時間: 12.5 ms
- 検出対象: 金属
- ヒステリシス: 検出距離の < 10%
- 標準試験片: 鉄 45 × 45 × 1 mm
- 付属品: 合格証
機械/電気的パラメータ
- 出力方式: NPN NO/NC
- 供給電圧: DC 12–24 V
- 配線: 直流3線式
- 防護等級: IP67
- 接続: コネクタ
- 信号種別: スイッチング信号
- 動作形態: 常開 / 常閉
- 取付方式: 埋め込み式
- 消費電流: < 10 mA
- 表示: 黄色出力LED
- 保護回路: 短絡保護、電源サージ保護
- 負荷電流: < 200 mA
- 絶縁抵抗: > 50 MΩ (DC 500 V)
- 耐電圧: AC 1000 V 50/60 Hz 1 分（充電部と筐体間）
- 耐衝撃: 500 m/s X、Y、Z 各方向 3 回
- 耐振動: 10–55 Hz 二重振幅 1.5 mm X、Y、Z 各方向 2 h
使用環境
- 使用温度: -25 ~ 70 °C
- 使用/保存湿度: 35–95% RH（結露なきこと）
付属品と資料
- 取扱説明書 (PDF)
- 3D 図面 (STP)
