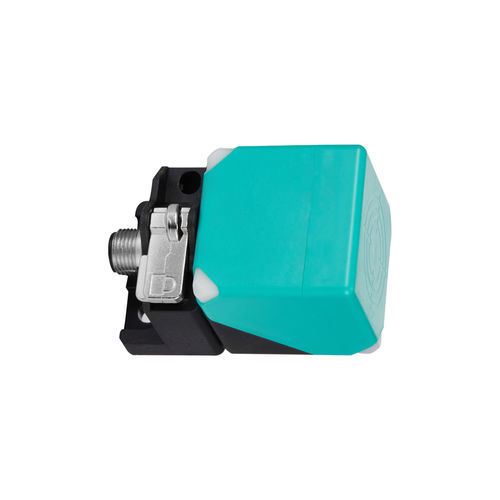

誘導型近接センサ CL40-QN30DN3-A/K正方形スイッチ機能付きNPN
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 30 mm
(1.18 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
主な特長
機械/電気パラメータ
使用環境
仕様 / 技術仕様
- 型番: CL40-QN30DN3-A/K
- シリーズ: CL40シリーズ 誘導式近接センサ
主な特長
- センサ種別: 可変検出面、誘導式
- 検出距離: 30 mm
- 外形: 角型
- 検出原理: 誘導式（金属対象物用）
- 検出方向: 前方および上方
- 出力: NPN、NO/NC 選択可能
- ケーブル長: 0.5 m
- 応答周波数: 40 Hz
- 応答時間: 12.5 ms
- 標準検出体: 鉄 120×120×1 mm
- 付属品: 適合証明書
機械/電気パラメータ
- 出力方式: NPN、NO/NC
- 供給電圧: DC 12–24 V
- 配線方式: 直流3線式
- 保護等級: IP67
- 接続方式: コネクタ
- 信号種別: スイッチ信号
- 動作形態: 常開 / 常閉
- 取付方式: 非埋込式
- 消費電流: <10 mA
- 表示: 黄色出力表示灯
- 保護回路: 短絡保護、電源サージ保護
- 負荷電流: ≤200 mA
- 絶縁抵抗: ≥50 MΩ（DC500 V）
- 耐電圧: AC1000 V 50/60 Hz 1分（充電部と筐体間）
- 耐衝撃: 500 m/s²、X/Y/Z 各方向3回
- 耐振動: 10–55 Hz、二重振幅1.5 mm、各軸2時間
使用環境
- 使用温度: -25 ~ 70 ℃
- 湿度: 35–95% RH（結露なきこと） 動作および保存時
仕様 / 技術仕様
- 型番: CL40-QN30DN3-A/K
- シリーズ: CL40
- 検出距離: 30 mm
- 外形寸法: 40 × 40 × 57 mm
- ケーブル長: 0.5 m
- 出力: NPN、NO/NC
- 供給電圧: DC 12–24 V
- 保護等級: IP67
- 周波数: 40 Hz
- 応答時間: 12.5 ms
- 負荷電流: ≤200 mA
- 消費電流: <10 mA
- 使用温度: -25 ~ 70 ℃
- 湿度: 35–95% RH（結露なきこと）
