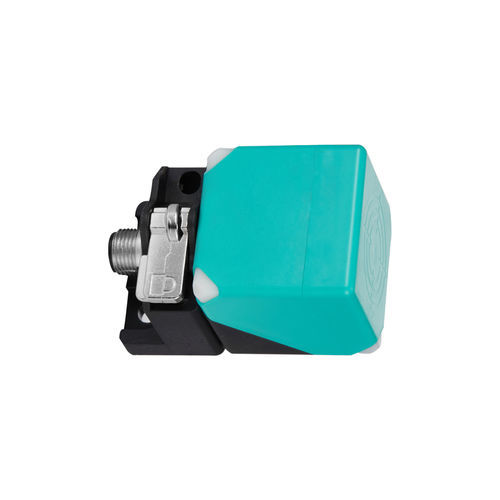

誘導型近接センサ CL40-QF15DP3-A/K正方形スイッチ機能付きPNP
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- PNP, スイッチ機能付き
- 電気接続
- M12コネクタ
- 供給電圧
- 24VDC, 12VDC
- 保護レベル
- IP67
- その他の特徴
- LED 光源付き, 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 15 mm
(0.59 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
主な特長
技術仕様
機械/電気パラメータ
使用環境
追加仕様
- 製品名：CL40-QF15DP3-A/K
- シリーズ：CL40シリーズ（誘導式近接センサ）
主な特長
- 検出タイプ：可変検出面
- 検出距離：15 mm
- 外形：角形
- 検出原理：誘導式
- 外形寸法：40 × 40 × 57 mm
- 出力：PNP、NO/NC
技術仕様
- 検出タイプ：可変検出面
- 検出距離：15 mm
- 外形形状：角形
- 原理：誘導式
- 外形寸法：40 × 40 × 57 mm
- ケーブル長：0.5 m
- 検出面：前面＋上面
- 応答周波数：40 Hz
- 応答時間：12.5 ms
- 検出対象：金属物体
- 特長：可変検出面
- 付属品：適合証明書
- ヒステリシス：検出距離の < 10%
- 基準検出体：鉄 45 × 45 × 1 mm
機械/電気パラメータ
- 出力：PNP、NO/NC
- 電源電圧：DC 12–24 V
- 供給方式：直流3線式
- 保護等級：IP67
- 接続方式：コネクタ
- 信号種別：スイッチング信号
- 動作形式：NO/NC
- 取付方式：埋め込み式
- 消費電流：< 10 mA
- 表示灯：黄色出力表示灯
- 保護回路：短絡保護、入電サージ保護
- 最大負荷電流：< 200 mA
- 絶縁抵抗：> 50 MΩ（DC500 V、通電部対外装間）
- 耐衝撃性：500 m/s²、X/Y/Z 各方向 3回
- 耐電圧：AC 1000 V、50/60 Hz、1 分（通電部対外装間）
- 耐振動：10–55 Hz、2重振幅 1.5 mm、X/Y/Z 各方向 2 h
使用環境
- 使用温度範囲：-25 ~ 70 °C
- 使用/保存湿度：35–95%RH（結露なきこと）
追加仕様
- モデル/シリーズ：CL40シリーズ
- 原理：誘導式
- 検出距離：15 mm
- 寸法：40 × 40 × 57 mm
- 出力：PNP、NO/NC
- 電源電圧：DC 12–24 V
- 保護等級：IP67
- 消費電流：< 10 mA
- 最大負荷電流：< 200 mA
- 使用温度範囲：-25 ~ 70 °C
