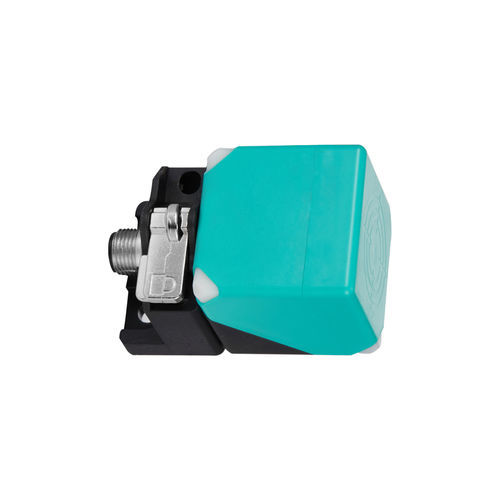

誘導型近接センサ CL40-QN30DP3-A/K正方形PNP12VDC
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 正方形
- 出力信号
- PNP
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋込み不可
- その他の特徴
- 3芯
- 測定範囲
最少: 0 mm
(0 in)最大: 30 mm
(1.18 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品名
CL40-QN30DP3-A/K — CL40シリーズ 近接センサー（誘導式）
主な特長
機械／電気パラメータ
使用環境
追加情報
特長／技術仕様
CL40-QN30DP3-A/K — CL40シリーズ 近接センサー（誘導式）
主な特長
- 製品タイプ：検出面調整可能
- 検出距離：30 mm
- 形状：角型
- 検出原理：誘導式（誘導型近接スイッチ）
- 外形寸法：40×40×57 mm
- 出力方式：PNP NO/NC
- ケーブル長：0.5 m（ケーブル/導線長）
- 検出方向：前面＋上面
- 応答周波数：40 Hz
- 応答時間：12.5 ms
- 検出対象：金属物体
- 特記事項：検出面調整可能
- 付属品：適合証明書
- ヒステリシス：検出距離の < 10%
- 標準試験体：鉄板 120×120×1 mm
機械／電気パラメータ
- 出力方式：PNP NO/NC
- 供給電圧：DC 12~24 V
- 供給方式：直流3線式
- 保護等級：IP67
- 接続方式：コネクタ
- 信号種別：接点出力（スイッチ信号）
- 動作モード：NO / NC
- 取付方式：非埋込式
- 消費電流：<10 mA
- 表示：黄色出力表示灯
- 保護回路：短絡保護、電源サージ保護
- 負荷電流：<200 mA
- 絶縁抵抗：>=50 MΩ（DC500V メガ） 負荷部と筐体間
- 耐衝撃性：500 m/s²、X、Y、Z 各方向 3 回
- 耐電圧：AC1000 V 50/60 Hz 1 分 負荷部と筐体間
- 耐振動：10–55 Hz 二重振幅 1.5 mm、X、Y、Z 各方向 2 時間
使用環境
- 使用温度：-25 ~ 70 ℃
- 使用／保存湿度：35–95% RH（結露なきこと）
追加情報
- 配線／出力図および外形／取付寸法図を提供
- 取扱説明書あり（製品マニュアルのダウンロード可）
特長／技術仕様
- 型番：CL40-QN30DP3-A/K（CL40シリーズ）
- 感知対象：金属（較正用標準鉄板 120×120×1 mm）
- 検出距離：30 mm、ヒステリシス < 検出距離の 10%
- 電源：DC 12~24 V、直流3線式、PNP 出力
- 保護・信頼性：IP67、短絡・サージ保護、耐電圧 AC1000 V 1 分
- 環境適応性：使用温度 -25~70 ℃、湿度 35–95% RH（結露なきこと）
- 機械・取付：外形 40×40×57 mm、非埋込式取付
- 電気性能：応答周波数 40 Hz、応答時間 12.5 ms、負荷電流 <200 mA、消費電流 <10 mA
