CNCドリルマシン FDS5000

横型

概要

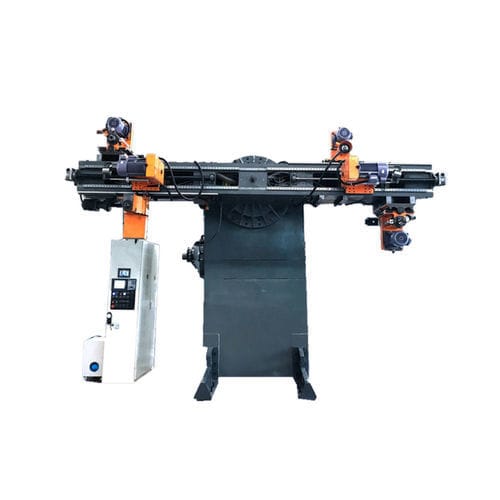

FDS5000は風力ブレードの端面切断とブレードへの穴あけに特化した機械です。直径2.5 m～5.0 m（2500～5000 mm）のブレードを対象に設計されています。

主な特徴

• 横置きの横型レイアウトで、構造がコンパクトかつ高剛性。
• 床身、主軸分度部、穴あけおよび切断部で構成され、空気圧システム、ブレード支持架および送り装置、潤滑装置、集じん装置、独立した電気キャビネットを備える。
• 分度打孔は二段式のウォームギア減速機を採用し、サーボモータで主軸を駆動して高精度な分度・加工精度を確保。
• 端面切断とブレードへの穴あけに特化しており、直径2.5～5.0 mのブレード加工に最適化されている。

装置構成

• 床身部：全体の支持と剛性基礎を提供。
• 主軸分度部：ブレードの分度位置決めと回転を担当。
• 穴あけ・切断部：端面切断と穴あけ加工を実行。
• 空気圧システム：クランプや位置切換などの空気動作を実行。
• ブレード支持架および送り装置：ワークを支持し、送り動作を行う。
• 潤滑システム：各可動部の潤滑と寿命を確保。
• 集じん装置：切断／穴あけ時の粉塵処理。
• 電気システム：独立キャビネット配置で保守と保護が容易。

技術仕様
被加工ワーク直径範囲：2500–5000 mm
ワーク主軸適合回転直径：6200 mm
回転主軸取付軸径：800φh6
機械総電力：35 kVA
機械総重量（支持部を除く）：35,000 kg

特性 / 技術的ハイライト

• 適用ワーク直径範囲：2500–5000 mm。
• ワーク主軸回転適合直径：6200 mm。
• 回転主軸取付軸径：800φh6。
• 機械総電力：35 kVA。
• 機械総重量（支持部除く）：35,000 kg。
• 二段式ウォームギア分度機構＋サーボモータにより、精密な分度打孔を実現。
• 空気圧、潤滑、集じんなどの補助システムおよび独立電気キャビネットを装備し、保守性と生産信頼性を向上。
