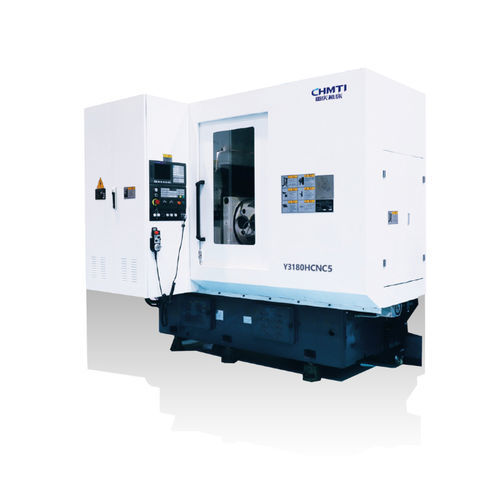

CNC歯車装置成形マシン Y3150E4~5/Y3180H4~5

横型円筒形歯車装置用

製品概要
本機は主に乗用車、商用車、船舶機械、建設機械、農業機械、起重機械等の歯車加工に適しています。加工精度はGB/T10095.1-2008の7級に達することができます。

主な性能と特徴

• 本機は4軸または5軸、四軸同時連動の湿式数値制御ホブ盤です。
• 標準装備は国産CNCシステムで、HMIおよびパラメトリックプログラミング機能を備えています。ワンチャックでの多種多工程および繰り返しボックスサイクル加工が可能です。
• 全閉式カバーを標準装備。オプションで油ミスト回収装置、全自動切りくず排出装置、ワーク自動把持装置などを選択可能です。
• 円柱状ストレートギア、はすば歯車、小テーパ歯車、クラウンドギア、スプロケット、スプライン、ウォームホイール等、各種歯車ワークの加工が可能です。

主な技術仕様（表）
番号 - 主な技術仕様 - 単位 - Y3136CNC - YD3136CNC
1 - 最大ワーク直径 - mm - 360 - 360
2 - 最大モジュール - mm - 16 - 16
3 - ホブヘッド最大回転角度 - ° - ±45° - ±45°
4 - ホブ主軸最高回転数 - r/min - 400 - 400
5 - ワークテーブル最高回転数 - r/min - 60 - 80
6 - 最大取付け工具寸法(直径×長さ) - mm - Φ220×230 - Φ220×230
7 - ホブ最大軸方向移動量 - mm - 200 - 200
8 - ホブ中心からワークテーブル回転中心までの距離 - mm - 70-320 - 70-320
9 - ホブ中心からワークテーブル面までの距離 - mm - 150-590 - 150-590

備考 / その他
製品番号例：Y3150ECNC4~5 / Y3180HCNC4~5。

特性 / 技術仕様

• 適用業界：乗用車、商用車、船舶機械、建設機械、農業機械、起重機械などの歯車加工分野。
• 加工精度：GB/T10095.1-2008の7級まで。
• 軸数とタイプ：4軸または5軸、四軸同時連動。
• 切削方式：湿式ホブ加工。
• CNCシステム：標準で国産CNCシステムを搭載、HMIおよびパラメトリックプログラミングを備える。
• 把持とサイクル：ワンチャックによる多工程加工および繰り返しボックスサイクル加工が可能。
• 保護およびオプション装置：全閉式カバー；油ミスト回収、全自動切りくず排出、ワーク自動把持装置などをオプションで選択可能。
• 加工可能ワーク種類：円柱形ストレートギア、はすば歯車、小テーパ歯車、クラウンドギア、スプロケット、スプライン、ウォームホイールなど。
• 代表的モデル/仕様：上表参照（Y3136CNC / YD3136CNC の主要パラメータ）。
