摩擦-攪拌式溶接機 FSW16MG400

自動プロファイル用アルミニウム用

概要

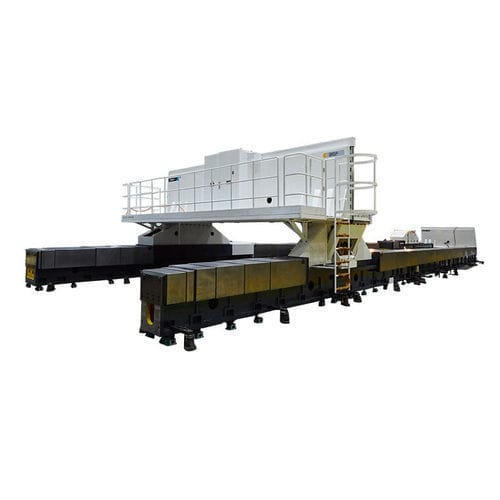

FSW16MG400は、可動ガントリ式の大型5軸四連動CNC摩擦撹拌接合（FSW）機です。アルミニウム合金接合における強度と表面粗さの要件に対応するために設計され、鉄道車体部品や大型トラック車体部品などの産業用途に適しています。高強度・高表面品質のアルミ接合向けの優先的な装置です。

主な特徴

• ワーク固定の立式レイアウト：作業台/ベース、部品および治具を固定し、ガントリ柱が水平移動で送りを行うことで高品質なFSWを実現
• 扱いやすい操作インターフェース
• 二重の溶接操作モード
• 二重モードの溶接制御
• 無線ハンドヘルドユニット
• 中央集中潤滑システム
• 追従ローラ（随動導輪）によるツール支持
• 高剛性設計

主要機械仕様
機械主要仕様 | 機種 | FSW16MG400
X軸有効移動量 mm | 12000
X軸最大移動速度 mm/min | 6000
Y軸有効移動量 mm | 4000
Y軸最大移動速度 mm/min | 6000
Z軸有効移動量 mm | 500
Z軸最大移動速度 mm/min | 3000
主軸最大回転数 RPM | 3000
C軸最大回転数 RPM | 10

溶接対象
溶接対象 | 溶接材料 | アルミニウム形材および板材
部品の特徴 | 板材、平板形材、片側リブ形材、中空形材
接合形式 | 突合せおよび重ね合わせ

溶接要件
溶接要件 | 溶接厚さ | アルミニウム 1–16 mm
溶接形状 | 直線、平面2次元曲線
有効溶接空間 | 12000 mm × 4000 mm × 500 mm (X/Y/Z)

用途・適用業界
鉄道（車両車体部品）、大型トラック（荷台・車体部品）など、高強度・高表面品質を必要とするアルミ溶接分野に適用されます。

技術仕様

• 機種: FSW16MG400
• 装置形式: 大型5軸四連動CNC可動ガントリ型摩擦撹拌接合機
• レイアウト: ワーク固定、ガントリ柱が水平送りを行う（立式レイアウト）
• X/Y/Z 有効行程: 12000 mm / 4000 mm / 500 mm
• X/Y/Z 最大速度: 6000 mm/min / 6000 mm/min / 3000 mm/min
• 主軸最大回転数: 3000 RPM
• C軸最大回転数: 10 RPM
• 溶接材料: アルミニウム形材および板材
• 溶接厚さ範囲: 1–16 mm（アルミニウム）
• 溶接形状: 直線、平面2次元曲線；接合形式: 突合せおよび重ね合わせ
• 有効溶接空間: 12000 mm × 4000 mm × 500 mm (X/Y/Z)
• 操作特性: 使いやすいインターフェース、二重溶接操作モード、二重モード溶接制御、無線ハンドユニット、集中潤滑、追従ローラ、高剛性設計
