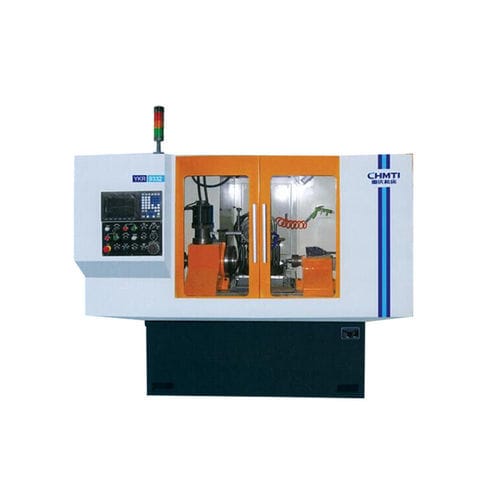

電動面取り機 YKR9332

自動車用自動

概要
自動車用シンクロナイザースリーブのテーパー歯および外側テーパー歯の加工を目的とした工作機械です。信頼性の高い加工性能と操作性を備え、歯車業界の大量・中量生産およびライン生産の補助装置として適しています。

詳細説明

• 本機は一度の調整で大ロットのテーパー歯加工を完了できます。送り深さと正逆転の回転角を精密に調整できます。
• 従来のロール加工機と比べて、精度と表面粗さが大幅に向上しており、コストパフォーマンスに優れています。

技術仕様
加工ワーク直径範囲（外歯）: 50-320 mm
歯数範囲: 12-150 歯
歯車モジュール: 1-5 m
最大加工能率: 120 歯/分
面取り角（端面角）: 0-25°
円弧角: 0-30°
ワークスライド最大移動距離: 200 mm
刀架スライド最大移動距離: 350 mm

特長/仕様

• 適用ワーク: 自動車用シンクロナイザースリーブおよび関連ギアのテーパー歯・外側テーパー歯の加工
• 操作特性: 一度の調整で大量生産が可能、送り深さと回転角の精密調整が可能
• 加工性能: 従来のロール加工機に比べ高い精度と優れた表面粗さを実現、費用対効果に優れる
• 生産能力: 歯車業界の大量・中量生産およびライン生産への適合
• 主要パラメータ: 上記表参照（直径範囲、歯数範囲、モジュール、効率、角度、移動距離等）
