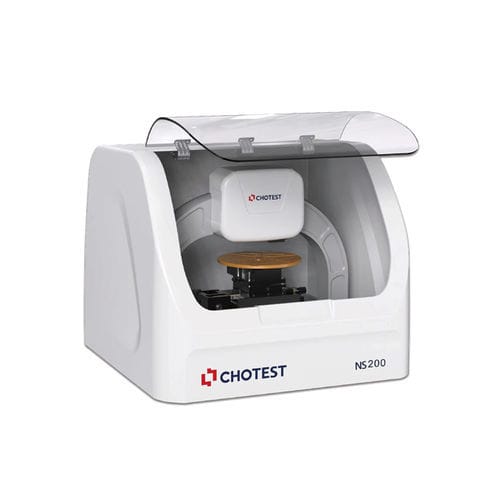

スタイラスナノプロファイラ NS200 は、表面粗さ、微小プロファイル測定、マイクロ〜ナノの段差高さおよび薄膜厚さの接触式測定装置です。サブオングストローム分解能の変位センサー、超低ノイズ信号取得、微細な動作制御、先進的な較正アルゴリズムを採用し、非常に小さな接触力で様々な表面反射、材料、硬度に対応します。半導体、LED、太陽電池、MEMS、タッチパネル、車載、医療機器の検査に適しています。

用途
  • 半導体
    • 堆積膜の段差高さ
    • 薄膜レジストの段差高さ
    • エッチングレート計測
    • 化学機械研磨(腐食、ピッティング、曲がり)
  • 大型基板
    • PCBの突起・段差高さ
    • 窓用コーティング
    • ウェーハマスク
    • ウェーハチャックコーティング
    • 研磨プレート
  • ガラス基板・ディスプレイ
    • AMOLED
    • LCD開発時の段差高さ測定
    • タッチパネルフィルムや太陽電池コーティング薄膜の厚さ測定
  • フレキシブル部品上の膜
    • 有機フォトディテクタ
    • フィルムやガラス上に印刷された有機膜
    • タッチスクリーンの銅配線


特長 / 技術仕様
  • 型番:NS200(NS200-Dもあり)
  • 試料観察 - 前方観察ナビ:5MPカラーカメラ F.O.V. 2.2 × 1.7 mm(NS200) / 5MPカラーカメラ F.O.V. 10 × 13.4 mm(NS200-D)
  • 試料観察 - 側方観察ナビ:5MPカラーカメラ F.O.V. 2 × 2.68 mm(NS200-D、NS200は非対応)
  • センサー:超低慣性 LVDC センサー
  • 測定力:1–50 mg 調整可
  • スタイラス:先端半径 2 μm、角度 60°
  • XY移動範囲:モーター駆動 X/Y 150 mm × 150 mm、手動でレベリング調整
  • 試料 R-θ ステージ:モーター駆動、連続回転 0–360°
  • バキュームチャック:6インチバキュームチャック
  • 単一スキャン長:55 mm
  • 最大走査範囲:150 mm(XY移動)+55 mm 走査範囲;最大レンジ 8"
  • 最大試料高さ:50 mm
  • 最大ウェーハサイズ:200 mm(8")
  • 段差高さ再現性*:5 Å @ レンジ 330 μm / 10 Å @ レンジ 1 mm(段差高さ 1 μm 測定、1δ)
  • センサーレンジ:330 μm または 1050 μm(330 μm プローブは磁気式;超大レンジが不要であれば 330 μm を選択)
  • 走査速度:2 μm/s ~ 10 mm/s
  • 最大スキャンサンプリングポイント:12,000
  • 寸法(L × W × H):NS200:640 × 610 × 500 mm;NS200-D:640 × 650 × 530 mm
  • 重量:40 kg
  • 電源入力:AC 100–240 V、50/60 Hz、200 W
  • 作動環境:湿度 30–40% RH(結露なきこと);温度 16–25 °C(変動 < 2 °C/h);床振動:6.35 μm/s(1–100 Hz);騒音 ≤ 80 dB;気流(層流) ≤ 0.508 m/s(下向き)
  • 備考:再現性データは防振テーブルを用いた VC-C 標準ラボで測定;これら条件を満たさない場合、再現性値は2倍となります。
