3軸フライス盤 PM4200縦型精密ポータブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸オリエンテーション
- 縦型
- その他の特徴
- 精密, ポータブル, 電子コントロール機能付き, 空気駆動式
- X軸移動距離
508 mm, 1,244.6 mm, 1,981.2 mm
(20 in, 49 in, 78 in)- Y軸移動距離
203.2 mm, 304.8 mm
(8 in, 12 in)- Z軸移動距離
76.2 mm, 101.6 mm
(3 in, 4 in)- 出力
0.75 kW, 3.6 kW
(1.02 hp, 4.89 hp)- 回転速度
最少: 230 rpm
(1,445.133 rad.min-1)最大: 696 rpm
(4,373.097 rad.min-1)
詳細
概要

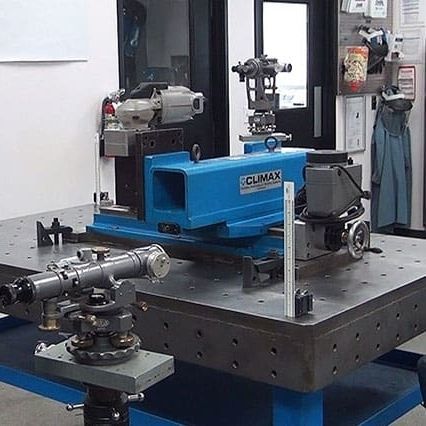

CLIMAX PM4200は、現場および工場での精密加工向けに設計された携帯型3軸フライス盤です。長手方向の動力給送と手動制御の横送りを備え、ワークに直接取り付けるか支持構造に搭載して、現場修理、製作、大型部品の加工に使用できます。
主な機能
製品の利点
用途
仕様
CLIMAX PM4200は、現場および工場での精密加工向けに設計された携帯型3軸フライス盤です。長手方向の動力給送と手動制御の横送りを備え、ワークに直接取り付けるか支持構造に搭載して、現場修理、製作、大型部品の加工に使用できます。
主な機能
- 現場および工場で使用できる携帯型3軸フライス
- 長手方向の動力給送／横送りは手動制御
- ワークへ直接取り付け、または支持構造へ取り付け可能
- X軸の移動量オプション：20、49、78インチ
製品の利点
- 精密設計：加工されたダブテイルガイドと調整可能なゲージで滑らかで正確な移動。ギアと駆動部は常時潤滑およびシールされ、どの姿勢でも動作可能。
- 動力オプション：スピンドル駆動は電動、空気圧、油圧のいずれかを選択可能。送りは手動、電動、空気圧。
- スピンドル仕様：標準は3/4インチWeldonシャンク；オプションでHSK 40AとHSKスイベルプレート（360°）／HSK用延長ラムあり。
- 柔軟な設置：横スライドによりベッドの任意側へスピンドルを取り付け可能。ワークや近接支持構造への迅速な取り付けを想定。
- 取付オプション：20、49、78インチのベッドを選択可能。剛性向上のためのサブプレート等のオプションあり。
用途
- 大形またはかさばる部品のワーク上フライス加工
- 生産機械の摩耗部品の溶接・再加工（例：プレス機）
- エンジンマウント、ポンプベース等の狭所での加工
仕様
- 最大X軸移動量：20、49、78インチ（508.0、1244.6、1981.2 mm）
- 最大Y軸移動量：8 / 12インチ（Weldonで203.2 mm；HSKで304.8 mm）
- 最大垂直移動：3/4インチ（Weldonで76.2 mm；HSKで101.6 mm）
- スピンドル寸法：3/4インチ（19.1 mm）Weldon；HSK 40Aオプション
- スピンドル動力：電動、空気圧、油圧
- 送りオプション：手動、電動（0–20 IPM 無段階、早送りボタン付き）、空気圧
- ベッド長：20、49、78インチ
- オプション：HSKフライスヘッド、HSKスイベルプレート（360°）、サブプレート、延長ラム
