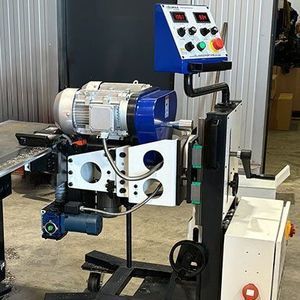

コンタリング加工機 EM90

説明

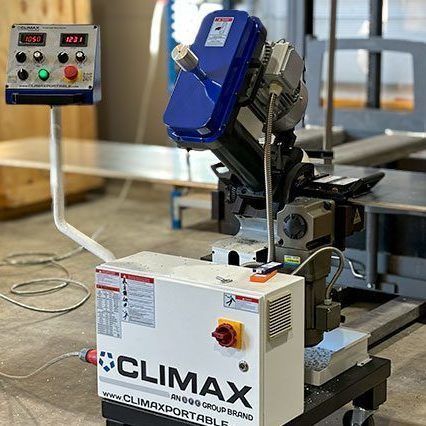

CLIMAX EM90 は工業用のプレートエッジフライス盤で、冷間フライス加工により溶接準備に適したクリーンで非酸化のエッジを作成します。0〜90°の正確な面取りが可能で、製造現場向けに2つの電気仕様で提供されます。

加工可能材料

• 鉄・炭素鋼
• クロム鋼
• 微細粒鋼
• アルミニウムおよびアルミ合金
• 銅および銅合金

用途

• 機械・設備製造
• 鋼構造物
• 圧力容器製造
• 造船・オフショア構造物
• 航空宇宙の構造部品

製品の利点

• V型・Y型の整形に対応する0–90°の精密面取り。
• 冷間フライスにより溶接要件に適合するクリーンで非酸化の表面を生成。
• 精密フライスによる高品質な表面仕上げで溶接縁の均一化を支援。
• 専用オプションで最大40 mmの被覆材除去が可能。
• 各種鋼材、特殊合金、アルミ、銅など幅広い材料に対応。
• 最大1500 mm/minの自動送りで無人運転により生産性を向上。
• 機械画面で送り速度・切削速度をリアルタイム表示しプロセス制御が可能。
• 角度目盛り内蔵で0–90°の素早く再現性のある角度調整。
• 手動ハンドルによる迅速な高さ調整で板厚に合わせた整列が可能。
• 電動クランプで加工中の安定した固定を実現。
• 交換可能なインサートを備えた高速フライスヘッドで材料に応じた切削が可能。
• 金属キャスタと耐熱ホイールによりプレート上で安定した移動が可能。
• 産業用環境向けに400 Vまたは480 Vの電気仕様を用意。
• フライスヘッド、ツールキット、金属ホイール、文書、木製輸送箱を含む使用準備済みで出荷。
• オプション：積み下ろしを容易にするランプ付き輸送箱（型番 EM90RB）。
• オプション：被覆除去用90°フライスヘッド（型番 CL400R-63）、ねじ固定式インサート5枚。

技術仕様

• 型式 / 参照: EM90 — EM90400 (ELECTRIC 400 V) / EM90480 (ELECTRIC 480 V)
• 板厚範囲: 6 – 60 mm (0.236 – 2.362”)
• 最大面取り幅: 45 mm (1.77”)
• 最小板幅: 200 mm (7.87”)
• 面取り角度: 0 – 90°
• 無負荷回転数: 525 – 1050 rpm
• トルク: 35 Nm
• 送り速度: 0 – 1500 mm/min (0–59 ft/min)
• 最大使用温度: 55 °C
• 最大音響放射: 75 dB
• 電動機出力: 4 kW
• 電圧: 400 V 三相（480 V も利用可）
• 周波数: 50 / 60 Hz
• 本体質量: 262 kg (578 lbs)
• 梱包（標準箱）: 1000 x 800 x 1350 mm — 梱包重量: 396 kg (873 lbs)
• 梱包（ランプ付箱）: 1140 x 1150 x 1620 mm — 梱包重量: 396 kg (873 lbs)
