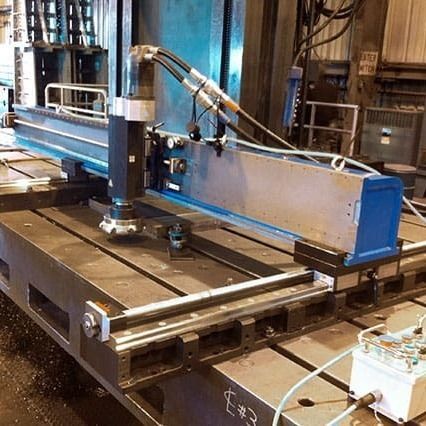

3軸フライス盤 LM6200

ガントリー型産業用重加工用

概要
CLIMAX LM6200は、現場での大規模な加工向けに高精度・高剛性・高い構成柔軟性を備えた、CLIMAXの最も強力なポータブルガントリーフライス盤です。ベッドは48〜192 in（1219.2〜4876.8 mm）まで拡張可能で、32〜152 in（812.8〜4470.4 mm）の精密な送りを提供します。ソリッドベッドオプションにより剛性を高めることができます。

主な特長

• モジュラー式ベッド設計：短いベッドセクションを組み合わせて作業スペースに合わせつつ剛性を維持。接続板と締結具は拡張時の剛性を最適化。
• 高出力スピンドルオプション：最大10 in（254.0 mm）までのカッターヘッドをサポート。25 Hp（18.6 kW）油圧ユニットオプション。
• 柔軟な構成：リニア／ガントリー加工へ変換可能。レールは分割してガントリー配置が可能。電動フィードはX、Y、Z各軸に取付可能。
• 360°回転フライスヘッドとオプションのスイベルプレート。側面フライスや長ストローク用のZ軸スライドアセンブリもオプション。
• 低摩擦レール技術：高精度レールと高度な潤滑、ボールねじにより滑らかでスティックスリップのない移動を実現。
• 適用加工：水平・垂直・逆位相でのフライス、穴あけ、ボーリング。

製品の利点

• 剛性あるモジュラー設計：モジュラー式ベッド形状と補強接続により、拡張長でも高剛性を実現。
• 高出力で高精度な加工：重負荷対応スピンドルと油圧ユニットオプションにより、攻撃的な切削でも高い繰返し精度を維持。
• 柔軟な運用：リニア／ガントリー間の迅速な再構成、複数のフィード取付位置、360°ヘッド回転。
• 保守低減：低摩擦レールと高精度ボールねじにより摩耗とメンテナンス頻度を低減。

仕様
X軸最大移動量 — 176″ / 4470.4 mm
Y軸最大移動量 — 106″ / 2692.4 mm
最大垂直移動量 — 8″ / 203.2 mm
スピンドルサイズ — 4 – 10″ / 101.6 – 254.0 mm
電源オプション — 油圧

技術仕様

• 型式: LM6200
• ブランド: CLIMAX
• ベッド拡張: 48〜192 in（1219.2〜4876.8 mm）
• 提供される移動量: 32〜152 in（812.8〜4470.4 mm）
• 油圧ユニットオプション: 25 Hp（18.6 kW）
• オプション装備: スイベルプレート、Z軸スライドアセンブリ
• レールシステム: 低摩擦レールと高度な潤滑
• 駆動: X、Y、Z軸の精密ボールねじ
• 作業: フライス、穴あけ、ボーリング; リニアまたはガントリー構成
