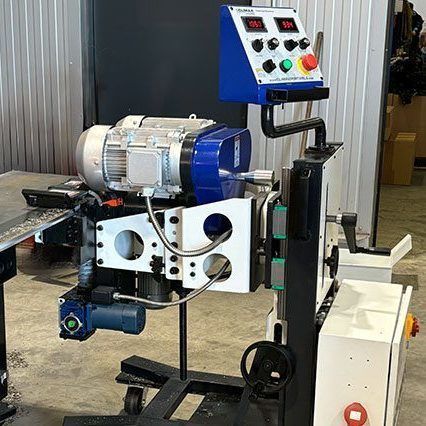

コンタリング加工機 EM60

説明

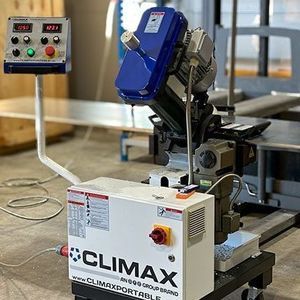

CLIMAXの自動プレートエッジミリングマシンEM60は、冷間フライスによって酸化のない溶接準備に適した高精度の表面を生成します。精密フライスにより均一で高品質な仕上がりを実現します。フライスヘッドは180°回転し、本体は板に沿って双方向に移動できるため、ワークを再配置せずに両側の面取りが可能です。

適用分野
機械工学、鋼構造、圧力容器、造船、航空宇宙産業で広く使用されています。

製品の利点

• 0〜60°の精密面取り：V、Y、K、X形状の面取りに対応。
• 冷間フライス加工により酸化のないクリーンな表面を実現し、溶接要件に適合。
• 高品質な表面仕上げにより溶接エッジの均一性が向上。
• 多様な材料に対応：各種鋼、特殊合金、アルミニウム、銅など。
• 自動送りは最大1500 mm/minで安定した省力運転が可能。
• フィード速度と切削速度のリアルタイム制御を機械画面に表示。
• 0〜60°の簡単調整：角度定規内蔵で迅速かつ再現性のあるセットアップ。
• 手動ハンドルによる素早い高さ調整で板厚に合わせた整列が可能。
• 電動クランプシステムによりプレート上で機械を固定して精密加工を実現。
• 交換可能インサートの高速フライスヘッド（インサート8個付属）。
• リバーシブル設計：180°回転でワークを移動せずに両面加工が可能。
• 板に沿った双方向移動でセットアップ時間を短縮し、V、Y、X、Kの面取りに対応。
• 金属製旋回キャスターと耐熱ホイールで安定した位置決めと移動を実現。
• 電動モーターは工業用途向けに400 Vまたは480 Vを用意。
• 使用可能な完全パッケージ：フライスヘッド（インサート8個）、工具キット、金属ホイール、文書、木製輸送箱を含む。
• オプション：ランプ付き輸送箱（型番 EM60RB）は積み下ろしを簡素化し、輸送/保管中の保護を提供。

仕様（表）
DESCRIPTION | ELECTRIC 400V | ELECTRIC 480V
Part number | EM60400 | EM60480
Locking plate range | 0.236 – 3.150" / 6 – 80 mm | 0.236 – 3.150" / 6 – 80 mm
Max bevel width | 1.77" / 45 mm | 1.77" / 45 mm
Min plate width | 7.87" / 200 mm | 7.87" / 200 mm
Bevel angle | 0 – 60° | 0 – 60°
Idle speed | 525 – 1050 rpm | 525 – 1050 rpm
Torque | 35 Nm | 35 Nm
Feed speed | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Max operating temperature | 55°C | 55°C
Max acoustic radiation | 75 dB | 75 dB
Electric motor power | 6 kW | 6 kW
Voltage | 400 V 3 phase | 400 V 3 phase
Electric frequency | 50 / 60 Hz | 50 / 60 Hz
Net weight | 773 lbs / 351 kg | 773 lbs / 351 kg
Packaging dimensions (standard box) | 49.2 x 31 x 58.3" / 1,250 x 800 x 1,480 mm | 49.2 x 31 x 58.3" / 1,250 x 800 x 1,480 mm
Packing weight (standard box) | 1,137 lbs / 516 kg | 1,137 lbs / 516 kg
Packaging dimensions (box with ramp) | 53 x 44 x 68" / 1,350 x 1,130 x 1,720 mm | 53 x 44 x 68" / 1,350 x 1,130 x 1,720 mm
Packing weight (box with ramp) | 1,137 lbs / 516 kg | 1,137 lbs / 516 kg

技術的特徴 / 仕様

• 型番：EM60400（400V）または EM60480（480V）
• ロッキングプレート範囲：6 – 80 mm（0.236 – 3.150"）
• 最大面取り幅：45 mm（1.77"）
• 最小プレート幅：200 mm（7.87"）
• 面取り角度範囲：0 – 60°
• 無負荷回転数：525 – 1050 rpm
• トルク：35 Nm
• 送り速度：0 – 1500 mm/min（0–59 ft/min）
• 最大使用温度：55°C
• 最大騒音放射：75 dB
• 電動機出力：6 kW
• 電圧：400 V 3相（オプション 480 V）
• 周波数：50 / 60 Hz
• 正味重量：773 lbs / 351 kg
• 標準梱包：49.2 x 31 x 58.3" / 1,250 x 800 x 1,480 mm、梱包重量 1,137 lbs / 516 kg
• ランプ付き梱包：53 x 44 x 68" / 1,350 x 1,130 x 1,720 mm、梱包重量 1,137 lbs / 516 kg
• 180°可逆フライスヘッド、交換可能インサート（8個付属）
• 統合電動クランプシステム
• 金属旋回キャスターと耐熱ホイール
• 付属品：工具キット、金属ホイール、文書、木製輸送箱（オプション EM60RB）
