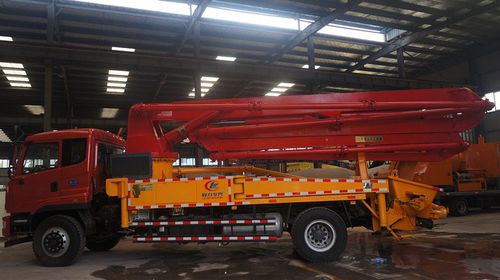

工事現場用トラック搭載コンクリート ポンプ

ディーゼルピストン式

clw construction 小型 28m 搭載型コンクリートポンプ・セメントポンプトラック コンクリートポンプトラックは、圧力を利用してパイプラインを通じてコンクリートを連続的に搬送する機械です。ポンプ本体と搬送パイプで構成されています。構造形態により、ピストン式、押出式、水圧ダイヤフラム式に分類されます。 ポンプ本体は車両のシャーシに搭載され、伸縮式または曲げ加工された布製ロッドを装備することで、コンクリートポンプトラックが構成されます。 コンクリートポンプトラックは、トラックのシャーシを改造したものです。シャーシには、走行・動力伝達装置、ポンプ・撹拌装置、布製ロッド装置、その他の補助装置が搭載されています。 コンクリートポンプ車のエンジン出力は、パワーテイクオフケースを介して油圧ポンプまたは後輪軸に伝達され、ピストンを押し上げて油圧ポンプを駆動します。その後、ポンプ車に装備された配管ロッドと送管を用いて、コンクリートを所定の高さおよび距離まで搬送します。 駆動方式 - 4×2 左ハンドル 外形寸法（全長×全幅×全高） - 9465 × 2350 × 3250 mm ホイールベース - 4700 mm オーバーハング（前／後） - 1285 / 3050 mm ホイールトラック（前／後） - 1810 / 1800 mm アプローチ角／デパーチャー角 - 20° / 10.5° 車両重量 - 15 580 kg 総重量 - 15 775 kg 最高速度 - 80 km/h エンジン型式 - YC4E160-33 エンジン形式 - 4ストローク、直列6気筒、ターボチャージャー付き、水冷 排気量 - 4257 cc 排出ガス規制 - ユーロIII トランスミッション - DC6J65TA、前進6段＋後退1段 クラッチ - 強化ダイヤフラムクラッチ ステアリング - 油圧式パワーステアリング タイヤ - 9.00R20、スペアタイヤを含む7本 上部材質 - Q235 炭素鋼 厚さ - 16 mm
