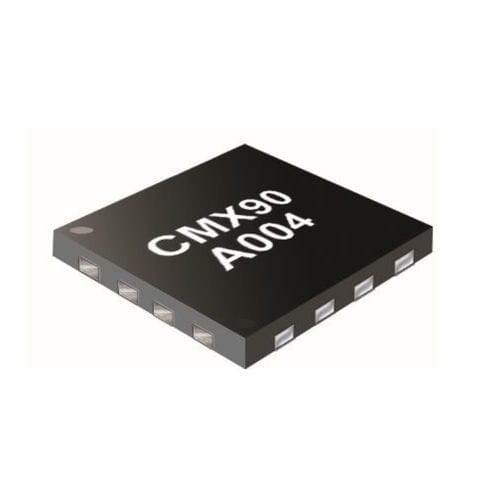

パワーアンプ CMX90A004

RFMMIC高出力

CMX90A004は、2段の完全整合MMIC PAで、860～960 MHzの周波数帯域で使用できる+32.5dBmの飽和電力を供給します。 このデバイスは、2.7～4.5Vのコレクタ電圧で最大の効率を発揮するように最適化されており、シングルセルのリチウムイオンバッテリで動作するシステムに適しています。 CMX90A004は、使いやすさを考慮して高度に集積化されており、外付け部品数を最小限に抑え、基板面積を削減しています。RF入出力整合は、アクティブ・バイアス回路と入力DCブロッキング・コンデンサと同様にオンチップで組み込まれています。 先進的なGaAs HBT技術を使用し、高効率と利得の組み合わせを実現したCMX90A004は、ワイヤレス・アプリケーションの高出力最終段ISMバンドPAとして使用されます。 特長 出力電力32.5 dBm @ 3.6 V 入出力は50Ωに整合 小信号利得30 dB 49%の高いPAE シャットダウンおよび出力電力制御 アプリケーション 自動メーターリーダー（AMR） スマートメーター 無線モジュール UHF RFIDリーダー 最終段階PA モノのインターネット（IoT） 868 / 915 MHz ISM リチウムイオン電池駆動システム 電源要件 2.7 V - 4.5 V
