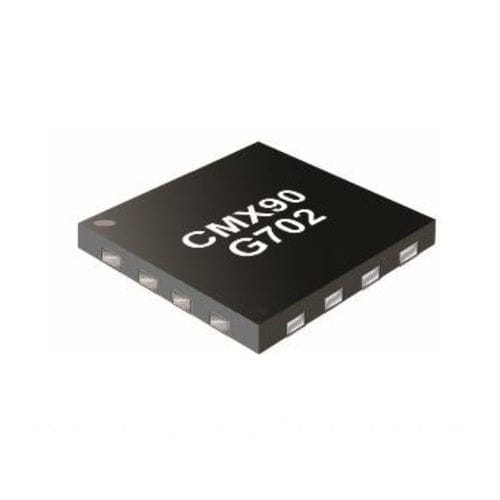

パワーアンプ CMX90G702

RFMMICガリウムヒ素

CMX90G702は、6～18GHzの周波数範囲で動作するさまざまなワイヤレス・アプリケーションに適した低消費電力50Ωゲイン・ブロックです。 このゲイン・ブロックは、6 - 16 GHz帯にわたって+2dBの正のゲイン・スロープを持ち、イコライジングの必要性を排除し、周波数とともに増加するシステム損失を補償します。 CMX90G702は、使いやすさを考慮して高度に集積化されており、外付け部品数と基板面積を最小限に抑えています。RFポートは、出力DCブロッキング・コンデンサでオンチップ50Ωに整合されています。イネーブル機能付きのアクティブ・バイアス回路により、このデバイスは2 V～5 Vの幅広い電源電圧で動作し、標準電流は22 mAです。 このデバイスは、GaAs pHEMTプロセスを使用して製造されており、高直線性、低ノイズ、低DC消費電力を兼ね備えています。 ゲイン・スロープ補正をあまり必要としないアプリケーション向けには、CMX90G701をご用意しています。 特長 正のゲインスロープ +2 dB（6 - 16 GHz） 小信号利得 9.1 - 11.1 dB 低消費電流 (typ 22 mA) 低雑音指数 3 dB 出力P1dB +9.3 dBm @ 12 GHz 1.8 Vロジック互換イネーブル 105°C 動作温度 (Vd ≤ 3.3 V) アプリケーション 衛星通信Kuバンド 固定無線アクセス（FWA） 5Gインフラ＆バックホール Xバンド (8 - 12GHz) PAモジュール パッシブ・イコライザーの排除
