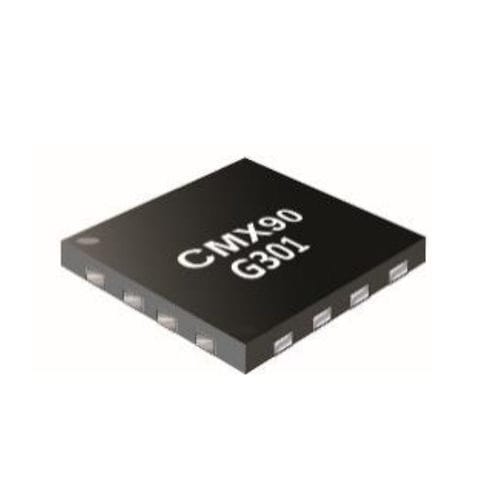

パワーアンプ CMX90G301

RFMMICガリウムヒ素

CMX90G301は、1.4～7.1GHzの周波数範囲で動作するさまざまなワイヤレス・アプリケーションに適した低消費電力50Ωカスケード接続可能なMMICゲイン・ブロックです。 このゲイン・ブロックは、帯域全体で+2 dBの正のゲイン・スロープを持ち、イコライジングの必要性を排除し、周波数とともに増加するシステム損失を補償します。 CMX90G302は、使いやすさを考慮して高度に集積化されており、部品点数と基板面積を最小限に抑えています。RFポートは、DCブロッキング・コンデンサでオンチップ50Ωに整合されています。アクティブ・バイアス回路により、デバイスは2.7V～5Vの幅広い電源電圧で動作し、標準電流は20mAです。 GaAs pHEMTを使用し、低DCパワー、低ノイズ、高ゲインの組み合わせを実現。 ゲイン・スロープ補正をあまり必要としないアプリケーション向けには、代替部品CMX90G301を用意しています。 特長 正のゲイン・スロープ +2dB 小信号利得 14.5 - 16.5 dB 低雑音指数 2 dB 入出力は50Ωに整合 出力P1dB +11.5 dBm @3.5 GHz 1.8 Vロジック互換イネーブル 105℃動作温度 アプリケーション TxおよびRxシステム 4G / 5Gワイヤレスインフラ TDDおよびFDD IFアンプ 免許不要帯域 汎用ゲインブロック パッシブ・イコライザーの排除
