タイバックアンカー用掘削装置 MC 15

安定処理高安定性地盤工学

概要

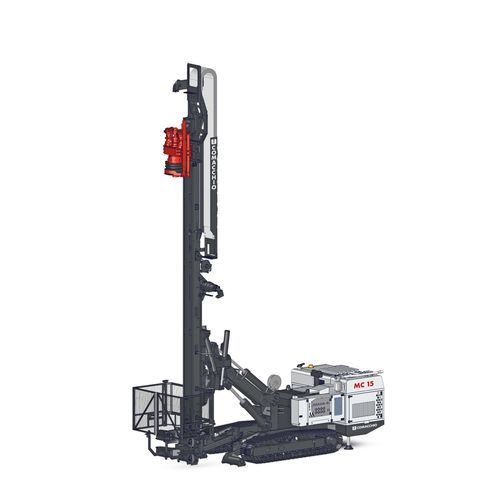

MC 15はComacchioのコンパクトかつ高性能なクローラー式掘削機で、幅広い基礎工事および地盤安定化施工に対応します。完全に関節化されたキネマティクスにより、ピンの差し替え不要で広い作業領域と多様なマスト傾斜を実現し、狭小現場での位置決めを迅速化します。

主要な能力とシステム
MC 15はモジュラー式油圧アーキテクチャを採用し、回転ヘッド、油圧ハンマー、ダブルヘッドシステム、給水・泥水ポンプ、各種ロッドローダーを装着可能です。ロッドの自動搬送対応により生産性と安全性を向上させます。テレスコピックマスト延長により、単一パスで最大19 mのジェットグラウト施工が可能です。

主な用途

• マイクロパイル
• アンカー
• ソイルネーリング
• ジェットグラウト（単一パス最大19 m）
• 基礎工事および地盤安定化

注目の機能

• ピンの差し替えなしで広い作業領域と可変マスト傾斜を実現する関節式キネマティクス
• 多様な装備構成に対応するモジュラー油圧設計（回転ヘッド、ハンマー、ダブルヘッド、ポンプ、ロッドローダー）
• ロッド自動搬送対応により生産性と作業者安全性を向上
• 深部ジェットグラウト施工のためのテレスコピックマスト延長（単一パス対応）

技術仕様（表）
全幅（トラック） : 2.300 mm (EU) — 7' 6" (US)
ディーゼルエンジン出力 : 119 - 140 kW (EU) — 160 - 188 HP (US)
排出基準 : Stage 3A/Tier 4i - Stage 5/Tier 4f (EU & US)
引込力 : 8.000 daN (EU) — 17,985 lbs (US)
送り力 : 8.000 daN (EU) — 17,985 lbs (US)
送りストローク : 4.000 - 7.000 mm (EU) — 13'1" - 22'11" (US)
トルク範囲 : 1.300 - 2.900 daNm (EU) — 9,588 - 21,389 lb*ft (US)
速度範囲 : 100 - 350 rpm (EU & US)
クランプ範囲 : 45 - 530 mm (EU) — 1"3/4 - 1'8" (US)
重量範囲 : 15 - 17 t (EU) — 33,070 - 37,480 lbs (US)

ダブルヘッド構成（表）
上部ヘッド最大トルク : 1.350 daNm (EU) — 9,957 lb*ft (US)
下部ヘッド最大トルク : 2.900 daNm (EU) — 21,389 lb*ft (US)
マスト送りストローク : 3.550 - 6.550 mm (EU) — 11'7" - 21'5" (US)

ジェットグラウト構成（表）
単一パス最大深度 : 19.000 mm (EU) — 62'4" (US)
最大ロッド径 : 114 mm (EU) — 4"1/2 (US)

特性 / 技術仕様

• 型式: MC 15
• メーカー / ブランド: Comacchio
• エンジン出力: 119–140 kW (160–188 HP)
• 引込力および送り力: 8,000 daN (17,985 lbs)
• トルク（単一/ダブルヘッド）: 最大 1,300–2,900 daNm (9,588–21,389 lb*ft)
• 送りストローク: 4,000–7,000 mm (13'1"–22'11") — ダブルヘッド時マストストローク: 3,550–6,550 mm (11'7"–21'5")
• ジェットグラウト単一パス深度能力: テレスコピックマスト延長で最大 19,000 mm (62'4")
• クランプ範囲: 45–530 mm
• 標準作業重量: 15–17 t
• 主な用途: マイクロパイル、アンカー、ソイルネーリング、ジェットグラウト、基礎工事および地盤安定化
