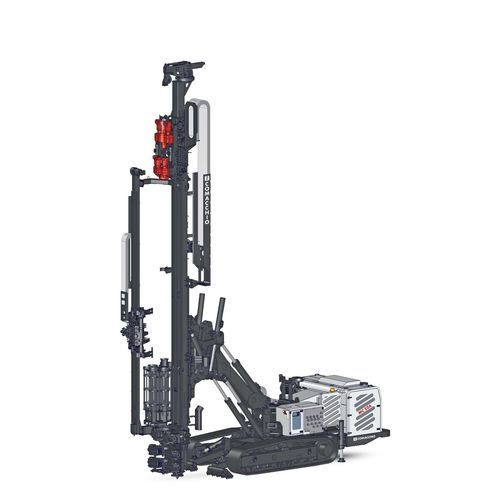

タイバックアンカー用掘削装置 MC 22 A

杭打ちクローラー式回転式

概要
MC 22 A は Comacchio の MC 22 を発展させたモデルで、異なる直径・長さのロッド（ドリルロッド）とケーシング（管材）を自動で扱えるデュプレックスカルーセルを搭載しています。MC 22 と同等の作業範囲を保持しつつ、オートメーション化された資機材の取り扱いを実現。二頭式（ダブルヘッド）掘削システムによるアンカー施工に特に適しています。ユニバーサルグリップは直径切替時の調整を不要にし、Comacchio の無線操作と組み合わせることで、単一のオペレータが機械とカルーセルの操作を一括して行えます。

主な利点

• ロッドとケーシングを同時に保管・搬送できる自動デュプレックスカルーセル（異径・異長対応）。
• ユニバーサルグリップにより径切替時の再設定が不要。
• Comacchio 無線操作により単独オペレータで機械およびカルーセル機能を管理可能。
• 二頭式構成によるアンカー施工に最適化。
• 特許取得のマスト可動機構と車上での資材取扱いにより、狭所やアクセス困難箇所で追加装備や作業員なしで作業可能。

ハイライト / 主要技術ポイント

• カルーセル容量：最大 10 本のロッド + 9 本のケーシング。
• 処理可能ロッド寸法（最小／最大）：76 - 142 mm (3" - 5" 1/2)。
• 処理可能ケーシング寸法（最小／最大）：114 - 204 mm (4" 1/2 - 8").
• ロッド/ケーシング処理長さ（通常）：3 - 3.5 m (10' - 11'5").

技術仕様（表）
全幅（走行幅） — EU: 2.500 mm | US: 8' 2"
ディーゼルエンジン出力 — EU: 180 - 205 kW | US: 240 - 278 HP
排出基準 — EU/US: Stage 3A/Tier 3 - Stage 5/Tier 4f
引張力（Retract Force） — EU: 9.500 daN | US: 21,357 lbs
押進力（Feed Force） — EU: 9.500 daN | US: 21,357 lbs
押進ストローク — EU: 5.800 - 7.000 mm | US: 19' - 22' 11"
トルク範囲 — EU: 1.700 - 2.900 daNm | US: 12,539 - 21,389 lb*ft
回転速度範囲 — EU/US: 70 - 260 rpm
クランプ範囲 — EU: 45 - 365 mm | US: 1" 3/4 - 1' 2"
重量範囲 — EU: 24 - 25 t | US: 52,910 - 55,120 lbs

ダブルヘッド設定（選択項目）
上部ヘッド最大トルク — EU: 1.350 daNm | US: 9,957 lb*ft
下部ヘッド最大トルク — EU: 2.900 daNm | US: 21,389 lb*ft
マスト押進ストローク — EU: 5.800 mm | US: 19'

自動ロッド＆ケーシングカルーセルシステム（選択項目）
ロッド径最小／最大 — EU: 76 - 142 mm | US: 3" - 5" 1/2
ケーシング径最小／最大 — EU: 114 - 204 mm | US: 4" 1/2 - 8"
長さ — EU: 3 - 3,5 m | US: 10' - 11'5"
最大容量 — 9 + 1（典型構成）

詳細技術仕様

• 全幅（走行幅）：2.500 mm (EU) / 8' 2" (US)
• ディーゼルエンジン出力：180 - 205 kW (EU) / 240 - 278 HP (US)
• 排出基準：Stage 3A/Tier 3 - Stage 5/Tier 4f
• 引張力：9.500 daN (EU) / 21,357 lbs (US)
• 押進力：9.500 daN (EU) / 21,357 lbs (US)
• 押進ストローク：5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• トルク範囲：1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• 回転速度範囲：70 - 260 rpm (EU/US)
• クランプ範囲：45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• 重量範囲：24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• ダブルヘッドの詳細：上部ヘッド最大 1.350 daNm、下部ヘッド最大 2.900 daNm、マスト押進ストローク 5.800 mm。
• 自動デュプレックスカルーセル：ロッド 76 - 142 mm、ケーシング 114 - 204 mm を処理可能；標準長さ 3 - 3.5 m；最大容量 9 + 1。
