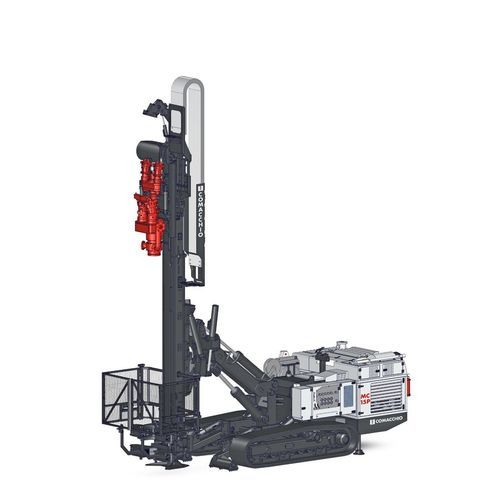

タイバックアンカー用掘削装置 MC 15P

安定処理杭打ちマイクロパイル

概要
MC 15PはMC 15設計を基にした高性能の油圧式掘削機です。上位クラスのディーゼルエンジンと電子制御付きの高性能油圧システムを装備しています。回転式、回転打撃式、回転振動式の掘削技術に対応し、二重ヘッドやジェットグラウティング構成にも設定可能です。標準の下部走行は揺動式クローラを採用し、不整地や傾斜地での接地性と安定性を確保します。

主な機能と用途

• 掘削方式：回転、回転-打撃、回転-振動
• 用途：マイクロパイル、アンカー、ソイルネイリング、ジェットグラウティング、基礎工事および地盤安定化
• 二重ヘッドシステムにより、同時掘削とケーシング（回転/回転または回転/ドリフター）が可能
• 変動負荷下での油圧性能を最適化する電子パワーマネジメント
• 悪路での機動性と安定性を確保する揺動式クローラを標準装備

性能のハイライト

• ディーゼルエンジン出力：205 kW（278 HP）、排出規制：Stage 5 / Tier 4f
• 多様な地盤条件や工具寸法に対応する広い送り・トルクレンジ
• 二重ヘッドおよびジェットグラウティング用の構成が可能で、特殊な基礎工事に対応

仕様 / 技術データ

• トラック幅（全幅）：2,300 mm (7' 6")
• ディーゼルエンジン出力：205 kW (278 HP)
• 排出基準：Stage 5 / Tier 4f
• 引抜力：8,000 daN (17,985 lbs)
• 送り力：8,000 daN (17,985 lbs)
• 送りストローク：4,000 - 7,000 mm (13' 1" - 22' 11")
• トルクレンジ：1,700 - 2,900 daNm (12,539 - 21,389 lb·ft)
• 回転数範囲：200 - 260 rpm
• クランプ範囲：45 - 530 mm (1" 3/4 - 1' 8")
• 機械重量範囲：17 - 19 t (37,480 - 41,890 lbs)
• DOUBLE HEAD SET-UP — 上部ヘッド最大トルク：1,350 daNm (9,957 lb·ft)
• DOUBLE HEAD SET-UP — 下部ヘッド最大トルク：2,900 daNm (21,389 lb·ft)
• DOUBLE HEAD SET-UP — マスト送りストローク：3,800 - 6,550 mm (12' 5" - 21' 5")
• JET GROUTING SET-UP — 単回通過の最大深度：19,000 mm (62' 4")
• JET GROUTING SET-UP — 最大ロッド径：114 mm (4" 1/2)
