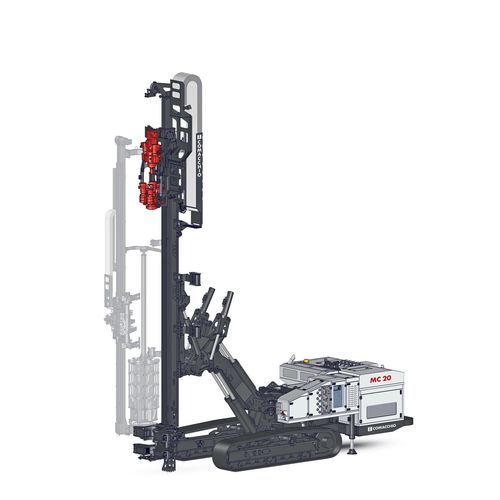

安定処理掘削装置 MC 20

地盤工学杭打ちマイクロパイル

製品概要
MC 20は、コンパクトな寸法とモジュール式の油圧アーキテクチャを組み合わせた油圧ボーリングリグです。多様な掘削ヘッドや周辺機器に対応し、関節式キネマティクスにより複数のマスト位置と広い作業領域を実現します。シングルヘッドまたはデュアルヘッドでの運用が可能で、給水・泥水ポンプ、クレーン、ロッド／ケーシングローダーなどと同時運用できます。

用途

• マイクロパイル（Micropiles）
• アンカー／タイバック（デュアルヘッドでの同時掘削・ケーシングを含む）
• ソイルネーリング（Soil nailing）
• 基礎工事および地盤安定化工事
• 深い掘削における擁壁補強

主な特徴

• 関節式キネマティクスにより複数のマスト位置と広い作業範囲を確保
• モジュール式油圧システムにより多様な掘削ヘッドと同時運用の周辺機器をサポート
• 油圧ハンマーやデュアルヘッドシステムに対応
• シングルヘッド／ダブルヘッドへの切替が迅速に可能
• オプションのデュプレックスカルーセル（最大9組のロッドとケーシング）またはラック型ローダー（最大18本のロッド搭載）
• 傾斜地や不整地での安定性、トラクション、機動性を高める揺動式キャタピラ式下回り
• 各種掘削用途における運用上の柔軟性を想定した設計

デュアルヘッド構成（概要）
上部ヘッド最大トルク: 1.350 daNm (EU) / 9,957 lb*ft (US)
下部ヘッド最大トルク: 2.900 daNm (EU) / 21,389 lb*ft (US)
マスト送り行程: 5.500 - 6.900 mm (EU) / 18' - 22' 8" (US)

自動ロッド＆ケーシングカルーセルシステム（概要）
ロッド径最小/最大: 76 - 142 mm (EU) / 3" - 5" 1/2 (US)
ケーシング径最小/最大: 114 - 204 mm (EU) / 4" 1/2 - 8" (US)
長さ: 3 - 3.5 m (EU) / 10' - 11' 5" (US)
最大容量: 9 + 1（ペア数）

仕様 / 技術データ

• 全幅（キャタ幅）: 2.500 mm (EU) / 8' 2" (US)
• ディーゼルエンジン出力: 209 kW (EU) / 280 HP (US)
• 排出規制: Stage 5 / Tier 4f
• 引抜力: 12.500 daN (EU) / 28,100 lbs (US)
• 押進力: 12.500 daN (EU) / 28,100 lbs (US)
• 送り行程: 5.600 - 7.000 mm (EU) / 18' 5" - 22' 11" (US)
• トルク範囲: 2.050 - 3.700 daNm (EU) / 15,120 - 27,290 lb*ft (US)
• 回転数範囲: 60 - 120 rpm
• クランプ範囲: 45 - 435 mm (EU) / 1" 3/4 - 1' 5" (US)
• 重量範囲: 20,5 - 22 t (EU) / 45,200 - 48,500 lbs (US)
