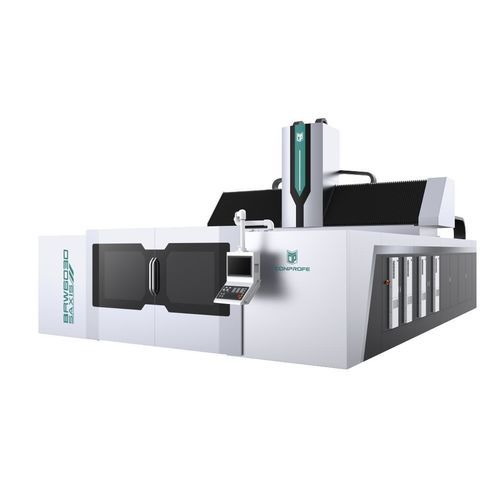

5軸マシニングセンタ BRW6030縦型ガラス用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム用, 複合素材用, ガラス用
- タイプ
- ガントリー型
- スピンドル
- HSK A-63
- ツールステーション数
- 40ツール, 16ツール
- 応用
- 航空産業用
- その他の特徴
- 高性能, 高精度, 高剛性
- X軸移動距離
6,000 mm
(236.22 in)- Y軸移動距離
3,000 mm
(118.11 in)- Z軸移動距離
1,250 mm
(49.21 in)- 回転速度
最少: 50 rpm
(314 rad.min-1)最大: 24,000 rpm
(150,796 rad.min-1)- 出力
37 kW
(50.31 hp)- X軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 25,000 mm/min
(16.4 in/s)- Y軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 25,000 mm/min
(16.4 in/s)- Z軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 25,000 mm/min
(16.4 in/s)- 位置決め精度
0.01 mm, 0.02 mm, 0.03 mm
(0.00039 in, 0.00079 in, 0.00118 in)- 繰返し精度
0.005 mm, 0.01 mm, 0.015 mm
(0.0002 in, 0.00039 in, 0.00059 in)- 総重量
75,000 kg
(165,346.7 lb)- 全長
10,000 mm
(393.7 in)- 全幅
7,000 mm
(275.6 in)- 全高
7,300 mm
(287.4 in)
詳細
製品概要
製品の特長
適用例
技術仕様
モデル: BRW6030-5AXIS
X/Y/Z軸ストローク: 6,000 / 3,000 / 1,250 mm
作業テーブル寸法: 6,000 x 3,000 mm
スピンドルテーパー: HSK-A63
スピンドル回転数: 50 - 24,000 rpm
主軸モータ出力: 37 kW
X/Y/Z軸早送り速度: 50,000 / 50,000 / 40,000 m/min
X/Y/Z軸送り速度: 1 - 25,000 m/min
X/Y/Z軸位置決め精度: 0.03 / 0.02 / 0.01 mm
X/Y/Z軸繰返し精度: 0.015 / 0.01 / 0.005 mm
工具収納数（満載時）: 40（60オプション）
機械質量（正味）: ≈75,000 kg
機械寸法（L x W x H）: 10,000 x 7,000 x 7,300 mm
CNCコントローラ: SIEMENS One（HEIDENHAINオプション）
- 剛性と動的性能を最大化する最適化された可動部を備えたガントリー（門型）フレーム構造で高精度加工に対応
- 有限要素解析（FEA）により検証された熱対称設計で、長時間の生産サイクルにおける熱変形を最小化
- 優れた振動減衰特性を持つダクタイル鋳鉄を採用し、安定した動的切削性能を実現
- FEAによる構造と剛性の継続的な最適化で長期的な寸法安定性を確保
- X/Y/Z各軸に水冷システムを装備し、機械精度への熱影響を低減
製品の特長
- オプションでFISCHERまたはKESSLER製の高精度A/Cフライスヘッドを選択可能
- 標準でエンコーダフィードバックを搭載し、循環式スピンドル水冷でスピンドルの熱バランスを維持；連続高回転運転後のスピンドル軸方向熱伸び ≤ 0.02 mm
- すべての回転・機械部品は動的バランス検査済み
- X軸ベッド、Y軸横梁、Z軸スピンドル箱のガイドに柔軟なベロー保護を採用
- 内部をステンレスパネルで覆った完全密閉の加工エリアにより、大粒子の90％以上を捕集
- 瞬時の始動/停止、加速度や走行速度の調整が可能で、高速かつ高精度な動作に対応
- 伝達部の摩耗や漏れが少なく、長寿命かつ保守コストを抑制
適用例
- 航空機用複合材の高精度・高効率加工に特化
- 代表的加工材：Nomexハニカム、アルミハニカム、炭素繊維複合材、カーボンプレフォーム、ガラス繊維、フォーム、ケブラー、PBO繊維
技術仕様
モデル: BRW6030-5AXIS
X/Y/Z軸ストローク: 6,000 / 3,000 / 1,250 mm
作業テーブル寸法: 6,000 x 3,000 mm
スピンドルテーパー: HSK-A63
スピンドル回転数: 50 - 24,000 rpm
主軸モータ出力: 37 kW
X/Y/Z軸早送り速度: 50,000 / 50,000 / 40,000 m/min
X/Y/Z軸送り速度: 1 - 25,000 m/min
X/Y/Z軸位置決め精度: 0.03 / 0.02 / 0.01 mm
X/Y/Z軸繰返し精度: 0.015 / 0.01 / 0.005 mm
工具収納数（満載時）: 40（60オプション）
機械質量（正味）: ≈75,000 kg
機械寸法（L x W x H）: 10,000 x 7,000 x 7,300 mm
CNCコントローラ: SIEMENS One（HEIDENHAINオプション）
