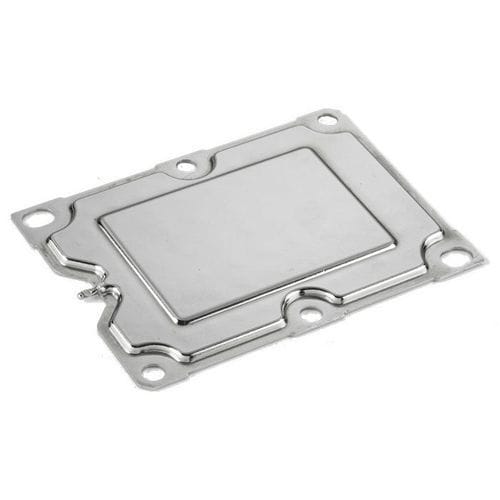

スチームチャンバー放熱器

アルミニウム製電子用

ベーパー・チャンバーとは、プレーナー・ヒートパイプのことで、以下の部品で構成されている： 蒸発器（熱入力領域と接触する） エバポレーターからコンデンサーへ熱を伝達する作動流体（下記参照）を含む密閉されたベーパーチャンバー 伝達された熱がコンデンサー表面で冷却されるコンデンサー。 二次元放熱。 ベーパー・チャンバーはヒートパイプと混同されがちだが、共通点はあるものの、まったく異なるものである。ヒートパイプが直線的な構造で端から端まで熱を遠隔伝導するのに対し、ベーパーチャンバーは放散された熱を均等に拡散させる。 ベーパーチャンバーの作動中、「熱源」はベーパーチャンバーの蒸発器側に熱エネルギーを伝達する。この熱は、密閉されたチャンバー内の（作動）液体を「蒸気」に変換する。 蒸気はその後、ウィックを介してコンデンサーの表面で冷却され、そこで対流冷却、強制空気対流冷却、または液体冷却のいずれかによって熱が除去されます。 蒸気が冷却されて液体になると、毛細管現象によって蒸発器に戻り、このサイクルが連続的に繰り返されることで、ベーパーチャンバーは高効率の熱管理装置となる。
