アナログ入出モジュール DomBus32

デジタルシリアルRS-485

概要

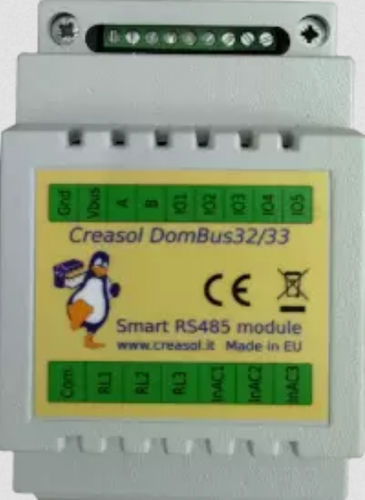

DomBus32は幅54mmのDINレール取付モジュールで、リレー出力3系統、AC入力3系統、低電圧のプログラム可能なI/Oを5系統備えます。ファームウェア／プロトコルは2種類：独自プロトコルDomBus（マルチマスター、DCMDコマンド、Domoticzプラグイン対応）とModbus RTU（広く採用されるマスター／スレーブプロトコル）。産業用RS485シリアルバスで通信し、電源は8–25 Vdc。非常に低消費電力に最適化（通常<10 mW、全リレーON時で最大約150 mW）。

主な機能

• Varistorによる過電圧保護付きのリレー出力3系統（SPST）、定格250 Vac / 5 A（または30 Vdc / 5 A）。
• 負荷の電源有無を監視するためのAC光アイソレーション入力3系統（100–250 Vac）。
• デジタル入力、カウンタ、ツインボタン、出力（デジタル、ディマー、ブザー/フラッシュ）、アナログ入力、SENSOR_ALARM、IN_COUNTERなどに設定可能な多機能低電圧I/O×5。
• リレーとAC入力間で中性線/ラインまたは共通電位を共有できる共通端子台により配線を簡素化。
• 複数モジュールのネットワーク用RS485バス：データ用2線＋12/24V電源用2線（シールド付4芯ケーブル推奨）。
• DCMD機能（DomBusファームのみ）：コントローラがオフラインでもモジュール間でイベント駆動の動作を可能にするモジュール間コマンド（PULSE、VALUE、ON、OFF等）。
• 論理反転、プルアップ/プルダウン、タイムアウト、ディマー、アナログ0–10V出力モード、ディバイダ付きカウンタ、センサアラーム閾値、距離センサなど豊富なポート設定オプション。

ファームウェア／プロトコルについて

• DomBusプロトコル：マルチマスター、低遅延、モジュール間コマンドDCMDをサポート（Domoticz使用時に推奨）。
• Modbus RTU：多くのコントローラと互換性のある標準的なマスター/スレーブプロトコル（Home Assistant、OpenHAB、Node-RED、ioBroker等）。リレーのタイミング制御（ON時間は31.5 ms〜数日）やレジスタベースの設定に対応。

用途

• 最大3回路の照明やその他負荷の切替／監視。
• 機器の電源監視（例：ヒートポンプの電源有無検出）。
• 暖房ゾーンのバルブやその他アクチュエータの制御。
• 押しボタン、二重押しボタン、S0カウンタ、PIR、マグネット接点、バランス型警報センサなどの接続。
• 既存のステップ式（インパルス）ライトリレーを統合して状態をホームオートメーションに公開。

注意事項

• 同一端子台で高電圧（230 V）負荷と低電圧（5/12/24 V）負荷を混在させないこと。
• バスと電源には4芯シールドケーブルを使用すること（推奨：12 V電源用2x0.5 mm²、データ用2x0.22 mm²の警報ケーブル）。
• 12/24 V電源はヒューズで保護すること。端子の共通線は配線方法に応じて一貫して接続すること（中性線または相線）。
• 反射低減のためRS485バスの物理的両端のみで終端抵抗（Rbusジャンパー）を有効にすること。

ポート機能（概要表）
ヘッダ: Port# | Name | Capabilities | Default configuration | Description
1 | RL1 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | SPSTリレー出力、250 Vac 5 A（または30 Vdc 5 A）。リレーはバリスタで保護。共通端子はAC入力およびリレーと共有。
2 | RL2 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | RL1と同様。
3 | RL3 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | RL1と同様。
4 | InAC1 | IN_AC, IN_COUNTER | IN_AC | 電圧存在検出用100-250 Vac光アイソレーション入力。共通端子を共有。
5 | InAC2 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac光アイソレーション入力。
6 | InAC3 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac光アイソレーション入力。
7 | IO1 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | アナログ/デジタル入力または設定可能な出力；カウンタ、ツインボタンモード（PU1ジャンパ）、10 mA出力オプション（RO1ジャンパ）、NTC用プルアップ、5状態のバランス型警報センサ対応などをサポート。
8 | IO2 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | IO1と同様（PU2 / RO2ジャンパ）。
9 | IO3 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | IO1と同様（PU3 / RO3ジャンパ）。
10 | IO4 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | IO1と同様（PU4 / RO4ジャンパ）。
11 | IO5 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | IO1と同様（PU5 / RO5ジャンパ）。

ポートのパラメータと動作（ハイレベル）

• デフォルトモジュールアドレス：0xff32（同一バスに複数モジュールを接続する場合は固有アドレスに変更する必要があります）。
• シリアルのボーレートとパリティはレジスタ/パラメータで設定可能（例：DomBusのデフォルトは115200 bps）。
• 出力モード：OUT_DIGITAL、OUT_RELAY_LP（低消費リレー用）、OUT_DIMMER（0–100%、5%刻み @500 Hz）、OUT_ANALOG（0–10 V）、OUT_BUZZER/OUT_FLASH（鳴動/点滅パターン設定可）、OUT_BLIND（モータ制御、TIMEOPEN/TIMECLOSE）等。
• IN_COUNTERはエネルギー/ガス/水メーターのパルス計測に対応；DIVIDERオプションで単位あたりのパルス数を設定；TYPENAME=kWhで電力量デバイスを生成可能；OPPOSITEは輸入/輸出カウント用。
• IN_ACポートは零交差検出器として利用でき、リレー切替時の突入電流を抑制可能。
• SENSOR_ALARMモードはバランス型の2/3極アラームセンサをサポート：PAR1..PAR4で短絡/タンパリング/マスキング/開/閉をマッピング。

DCMD（DomBusファームのみ）
DCMDはイベント駆動のコマンドをローカルまたは他のDomBusモジュールへ送信し、ドモティックコントローラを介さず動作可能にします。構文：DCMD(Event:ValueLow:ValueHigh)=ModuleAddress.ModulePort:Command:Value。サポートイベント：OFF, ON, PULSE, PULSE1, PULSE2, PULSE4, VALUE（しきい値対応）。サポートコマンド：ON, OFF, TOGGLE, DIMMER等。例：短押しで他モジュールの出力をトグル、長押しでシーン/グループを起動、温度しきい値でヒータ/バルブを制御、タッチセンサでブザー応答生成等。（詳細設定はポート毎のパラメータにあります：DCMDはイベント毎に設定可能）。

設置とバスの推奨事項（要約）

• 可能な限り線形バストポロジーを使用すること；RS485は反射低減のためバス端に2つの終端抵抗（100–150 Ohm）を必要とする。モジュールは終端有効化用のPCBジャンパを備える。
• ケーブルシールドは片側のみGNDに接続すること。バス上の全デバイスは同一のGND基準を共有する必要がある。
• 配線時はGNDを先に接続し、次にVbus（12/24 V）、次にRS485 A/Bの順。切断時は逆順（Vbus先、GND最後）。
• 各バスを約13.8 Vで給電し、停電耐性のためバックアップバッテリを推奨；バス電源はヒューズで保護。

含まれる表と設定参照
製品ページにはModbusレジスタアドレス、DomBusパラメータキーワード（HWADDR, PULLUP, PULLDOWN, INVERTED, OUTモード, TIME値, TYPENAME, DIVIDER, ADDR（EVSEメータ用）, EV関連パラメータ等）の詳細表と例、及びDomoticz/Home Assistant/Node-RED統合の実例が掲載されています。各ポートの設定テーブルを参照し、Modbusレジスタと機能のマッピングやDomoticz Descriptionフィールドの推奨形式を確認してください。

仕様 / 技術仕様

• フォームファクタ：DINレールモジュール、幅54 mm（外形寸法：53 x 89 x 65 mm）。
• リレー出力：3 × SPSTリレー、250 Vac / 5 A最大（30 Vdc / 5 A）、バリスタ過電圧保護。
• AC入力：3 × IN_AC opto-isolated入力、100–250 Vac、共通端子を共有。
• I/O：5 × プログラム可能な低電圧I/O（IN/OUT、カウンタ、ツインボタン、ディマー、ブザー、SENSOR_ALARM、IN_ANALOG機能）。
• 電源：8–25 Vdc推奨（例：12 Vまたは13.6 V名目）。通常消費電力<10 mW (0.75 mA @13.6 V)；全リレーON時は最大約150 mW (10 mA @13.6 V)。
• バス：工业用RS485シリアルバス；標準4芯シールドケーブル（2本は電源、2本はデータ）；デフォルト速度115200 bps（設定可能）。
• プロトコル：DomBus（DCMD搭載の独自マルチマスター）またはModbus RTU（マスター/スレーブ）。
• 特殊機能：モジュール間DCMDコマンド（DomBusファーム）、AC入力のゼロクロス検出（突入電流低減）、5状態のバランス型アラームセンサ対応、31.25 msから日単位までの単発時間設定、0–10 Vアナログ出力オプション。
• 典型的な使用例：照明制御（ステップリレー含む）、暖房ゾーンバルブ、機器電源監視、センサおよびカウンタ（電力/ガス/水）の統合。
