アナログ入出カード DomESP series

デジタルワイヤレス出力4

概要

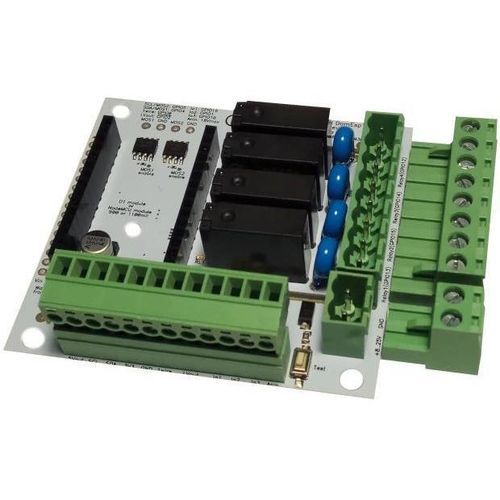

ESP8266はWiFiを内蔵した小型MCUで、住宅や産業用の自動化システムの入出力を拡張する用途に適しています。Creasol DomESP1はESP8266 NodeMCU V3モジュール（ヘッダーピッチ900 mil）向けに設計された拡張基板で、デジタル入力、アナログ入力1系統、リレー4系統、I2Cバス、1‑Wireバス、MOSFET出力2系統を備えます。DomESP2は同等の回路を持ち、配線に便利な着脱式端子台を採用しています。

バリエーション

• DomESP1 ベアボード：ユーザーがESP8266 NodeMCUを供給・実装します（900 mil）。
• DomESP1 ESP8266をプリプログラム（通常ESPEasy）した完成品、即使用可能。
• DomESP2：DomESP1と同等の機能を持ち、配線しやすい着脱式端子台を搭載。

主な特徴

• リレー出力4系統（定格250 Vac、最大10 A/個）、コイル消費電力 ≈450 mW/リレー。
• アナログ入力1系統、最大18 V、線形変換関数：%value%*0.01828（読み取り変換用）。
• 1‑Wireバス（DS18B20互換）、GPIOとしても使用可能。
• I2Cバス（端子台にSDA/SCL）、GPIOとして使用可能；I2CはMOSFET出力とGPIOを共有（注意参照）。
• オープンドレインMOSFET出力2系統、12 A、30 V max — DC負荷やPWM調光可能なLEDストリップに適合；MOSFETはSDA/SCLとGPIOを共有。
• 電力消費を抑えるスイッチングレギュレータ搭載；入力範囲5–25 Vdc（絶縁が必要な場合は通常8–25 Vdcを推奨）。
• 端子台に5 Vおよび3.3 V出力を装備。
• I2Cやリレーの状態表示用LEDを装備し、Testボタンで配線やファームウェア設定の確認が可能。
• スタンバイ時消費電流（WiFi動作、リレー/MOSFET OFF）：約80 mA @5V、約40 mA @12V、約20 mA @24V。

重要な注意点と制限

• MOSFET出力はI2CのGPIOを共有するため、I2CバスとMOSFET出力を同時に使用することはできません。
• MOSFET出力を有効にするにはPCBジャンパーをはんだ付けする必要があります（MOS1はSDA、MOS2はSCLを使用）、これによりI2Cの利用可能性が低下します。
• 誘導負荷をスイッチングする場合は外部のフリーホイーリングSchottkyダイオードを使用し、電源が基板から離れている場合は基板近傍に220 µF／適切な耐圧のコンデンサを追加して電圧スパイクを抑制してください。
• 多数のリレーを必要とする場合、スタンバイ消費が最適化された別のCreasolリレーモジュールの使用を検討してください。DomESPの各リレーはコイル消費が大きめです。

ファームウェアと設定
ESP8266モジュールはESPEasy、ESPHome、Tasmota、その他NodeMCU互換のファームウェアでプログラム可能です。プリプログラム品は通常ESPEasyがインストールされ、WiFiやホームオートメーションコントローラへの接続準備ができています。サポート機能はファームウェアに依存します（APモード、WiFi設定、HTTP制御、HTTP経由のPWM制御など）。

設置と利用例

• 基板は低電圧で給電してください（絶縁が必要な場合は推奨8–25 Vdc）。
• 典型的な用途：ポンプ制御、DS18B20による温度監視、MOSFET PWMによるLEDストリップ調光、プール制御、マルチゾーン暖房制御、エネルギー／電力監視の統合。
• 例：ファームウェアのHTTP呼び出しでMOSFETのPWMデューティ比を設定し、LEDストリップを調光します。

表示と診断
I2Cおよびリレー用のオンボードLEDは状態確認と配線やファームウェア設定のトラブルシュートに有用で、Testボタンで有効化できます。

購入／組立オプション
DomESP1はベアボード（ユーザーがNodeMCUを供給）またはNodeMCUプリプログラム済みの完成品で購入可能です。DomESP2は同一の電子回路を持ち、着脱式端子台により配線が容易です。

技術仕様

• モデル：DomESP1（DomESP2 = 着脱式端子台を備えた同一基板）
• 対応MCU：ESP8266 NodeMCU V3（900 milヘッダーピッチ）；1100 milやWemos D1 Miniははんだ付けで対応可能。
• リレー出力：4 × リレー、250 Vac、最大10 A各；コイル ≈450 mW/リレー。
• MOSFET出力：2 × NチャネルオープンドレインMOSFET、12 A、30 V max（12/24 V LEDストリップに適合）；MOSFETはSDA/SCL GPIOを共有。
• アナログ入力：1 × アナログ入力、最大18 V（変換係数あり）。
• 1‑Wire：DS18B20互換バス（複数センサの並列接続をサポート）。
• I2C：端子台にSDAおよびSCL（MOSFET有効化時は共有）。
• 電源入力：スイッチングレギュレータ、5–25 Vdc入力（通常8–25 Vdc推奨）。
• 電源出力：端子台に5 Vdcおよび3.3 Vdc。
• スタンバイ消費（WiFi動作、リレー/MOSFET OFF）：typ. 80 mA @5V、40 mA @12V、20 mA @24V。
• LED：I2Cおよびリレーの状態LED（Testボタンで有効化）。
• 保護／推奨：誘導負荷にはフリーホイールSchottkyダイオードを使用；電源が離れている場合は基板近傍に220 µF／適切な耐圧のコンデンサを配置；MOSxははんだジャンパーで有効化。
• ファームウェア対応：ESPEasy（プリプログラムオプション）、ESPHome、Tasmota、その他NodeMCU互換ファームウェア。
