概要

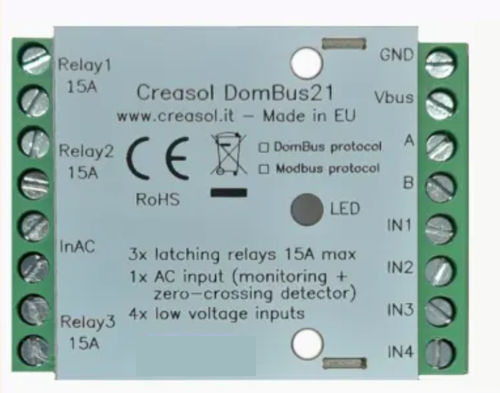

Creasol DomBus21 は、負荷の制御・監視用の低消費電力ラッチングリレーモジュールです。3 台の SPST ラッチングリレー、電圧存在/ゼロクロス検出用の光アイソレートされた AC 入力 1 系統、及び設定可能な低電圧入力（アナログ/デジタル）4 系統を備えます。コンパクトで配線ボックスや結線箱に収まり、産業用 RS485 バスで接続します。

主な機能

• 各 15 A の SPST ラッチングリレー×3：負荷や発電機の通断（各リレー最大約 3 kW、250 Vac 定格）に使用。
• 光アイソレート AC 入力（100–250 V）1 系統：電圧存在検出およびゼロクロス検出。
• 設定可能な低電圧入力×4：NTC 10k、プッシュボタン、ツインボタン、バランス型警報センサ、パルス出力カウンタなどに対応。
• リレーは遷移時のみコイル駆動のため待機消費が極めて小さい（約 15 mW）。
• ファームウェア選択：DomBus（マルチマスター、DCMD イベント）または Modbus RTU。
• 産業用 RS485（115200 bps）対応、長距離配線に適合。外形寸法 59 × 42 × 21 mm。

代表的な用途 / 例

• ヒートポンプやボイラーの待機消費を削減するための電源制御。
• 警報時に門やガレージの電源を遮断して盗難を防止。
• 夜間や雷雨時の小型太陽光インバータの切断。
• 屋外照明や長時間通電する負荷の制御（待機消費ほぼゼロ）。

特徴

• 3× 15 A SPST ラッチングリレー：遷移時のみコイルが駆動され、連続駆動は不要。
• 1× 光アイソレート AC 入力（100–250 V）：ゼロクロスおよび電源存在検出。
• 4× 設定可能な低電圧入力：IN1..IN4 はアナログ、デジタル、ツインボタン、カウンタ、SENSOR_ALARM、NTC に対応。
• リレーが ON の状態でも約 15 mW の消費。
• ファームウェア：DomBus（Domoticz と互換、DomBusGateway 経由で MQTT を使い Home Assistant、Node‑RED、OpenHAB、ioBroker と連携）または Modbus RTU。
• RS485 バス：産業用、115200 bps、アラームケーブルで約 500 m まで推奨。
• コンパクト：59 × 42 × 21 mm、標準の配線ボックスや結線箱に収まるサイズ。

DomBus ファームウェア時のポート機能 (DomBus21)
デフォルトアドレス: 0xff21
Port 1 - RL1: OUT_DIGITAL。SPST 15 A ラッチングリレー；遷移時のみコイルが動作。INAC はゼロクロス処理のために AC に接続することを推奨。
Port 2 - RL2: OUT_DIGITAL。RL1 と同様。
Port 3 - RL3: OUT_DIGITAL。RL1 と同様。
Port 4 - INAC: IN_AC, IN_COUNTER。光アイソレート AC 入力（100–250 V）：存在検出とゼロクロス検出に使用。ブレーカーのフィードバック、230 V 出力の PIR、機器の ON 検出に接続可能。
Port 5 - IN1: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER, SENSOR_ALARM。10k プルアップ（3.3 V）を持つアナログ/デジタル入力；もう一方は共通 GND。
Port 6 - IN2: IN1 と同等の機能。
Port 7 - IN3: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER。内部プルアップ/プルダウンの選択可能；共通 GND。
Port 8 - IN4: IN3 と同様。

Modbus RTU 機能 (Modbus ファームウェア)
電源投入時、モジュールは LED 点滅で Modbus アドレス（レジスタ 8192）、ボーレート（8193）、パリティ（8194）を表示します。デフォルト Modbus スレーブアドレス: 33 (0x21)。
レジスタ例：Addr 0..2 は RL1..RL3 を制御（0=OFF、1 または 65280=ON、その他は指定時間 ON）。Addr 3 = INAC（0=OFF、1=ON）。Addr 4..7 = IN1..IN4（0=OFF、1=ON またはアナログ値の範囲）。ポート設定、反転、タイミング、シリアル速度、ファームウェア版などの詳細レジスタあり。

DCMD / オートメーション機能 (DomBus ファームウェア)
ポートは DCMD コマンドを受け付け、OFF/ON/PULSE/PULSE1/2/4、VALUE 範囲などのイベントを生成します。DCMD により、中央コントローラがオフラインでも動作するモジュール間のローカル自動化が可能です（例：短いパルスでトグル、センサ値による閾値トリガ）。

設置上の注意 & ハイライト

• INAC のゼロクロス検出は、容量性負荷の突入電流を低減し、誘導性負荷の遮断時の過電圧を抑制します。
• RS485 配線：両端に 100–150 Ω の終端抵抗を付けた直線バスを推奨。シールドは片側のみ GND に接続。機器間で GND を共通化。
• 電源は安定した 12 V を用意し、停電時にコントローラ/モジュールを維持する場合は UPS を検討。

安全および取り付け上の注意
DomBus21 は各リレー最大 15 A（250 Vac）を扱います。配線、適切なヒューズ、ケーブルゲージを確認してください。高電流時は端子の発熱を確認（例：IR カメラ）し、現地の電気規格に従って作業してください。

技術仕様

• モデル: Creasol DomBus21
• リレー: 3 × SPST ラッチングリレー、15 A、250 Vac（各リレー約 3 kW）
• AC 入力: 1 × INAC 光アイソレート入力、100–250 Vac（ゼロクロス & プレゼンス検出）
• 低電圧入力: 4 × 設定可能な入力（アナログ/デジタル/twinbutton/カウンタ/SENSOR_ALARM/NTC）
• 消費電力: ≈15 mW（リレー ON 時も）
• バス: RS485 工業用、115200 bps（DomBus）；推奨配線長 ~500 m
• プロトコル: DomBus（マルチマスター）または Modbus RTU
• 寸法: 59 × 42 × 21 mm
• デフォルトアドレス: DomBus 0xff21；Modbus スレーブ 33 (0x21)
