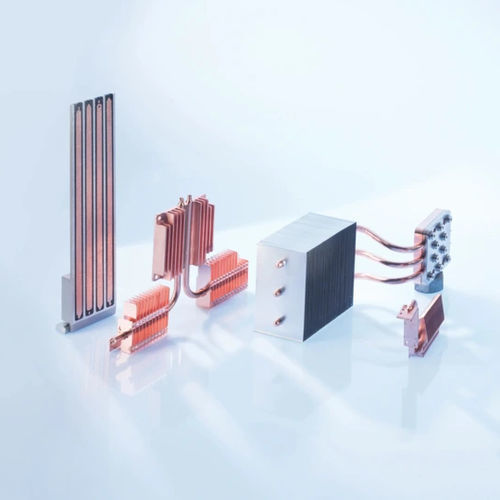

銅放熱器

押出成形ヒートパイプ付きオーダーメイド

ヒートシンクとヒートパイプで構成される冷却システムは、長距離でも優れた熱放散を特徴とします。銅製のヒートパイプは電子部品からの熱をヒートシンクに伝え、ヒートシンクは熱を周囲の空気に放散します。発熱量が非常に大きい場合は、ヒートパイプシステムをファンと組み合わせて強制冷却することもできます。 ヒートパイプは、一般に焼結銅金網の内部毛細管構造を持つ銅パイプで、真空中の冷却材を使った密閉システムで、液体の蒸発と凝縮の間の相変化を熱伝達に利用します。冷却剤（メタノールまたは水）はヒートパイプの高温部で蒸発し、蒸発熱を放出してパイプ内の圧力を下げる。圧力差の結果、蒸気はヒートシンクへの移行部でヒートパイプのコールドゾーンに流れ、そこで凝縮して凝縮熱を放出します。ヒートパイプ内の毛細管構造または重力によって生じる毛細管効果により、液体は再びホットゾーンに流れ込みます。回路は新たに始まる。このように、ヒートパイプはわずかな温度差にもかかわらず、大量の熱を放散する。ヒートパイプは最も効率的な熱交換器なのだ。 ヒートパイプシステムの利点 ヒートパイプは、さまざまなタイプのヒートシンクと組み合わせることで、個々の要件に対応することができます。ヒートパイプの本数を増やしたり、ファンと組み合わせたりすることで、システムの冷却能力を何倍にも向上させることができます。
