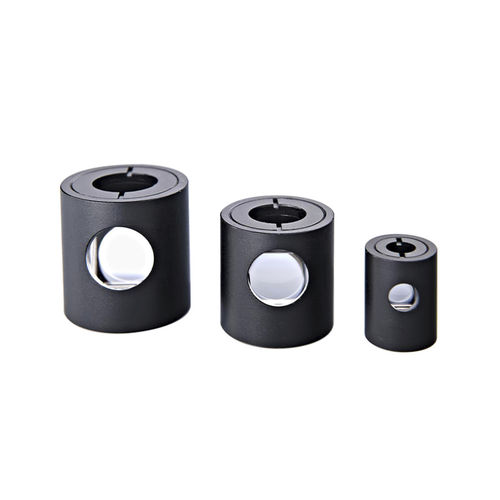

直角プリズム GCL-0702 series

偏極性グランタイラービームスプリッタ

350nm～2.5μmの波長域のレーザー光に適した偏光プリズム。光軸が平行な2つの負の一軸性結晶プリズムで構成されている。エアギャップ構造により、比較的高いパワーに耐えることができる。透過光は、消光比が100,000:1を超える異常電子線（すなわちp成分）であり、高品質の偏光ビームを必要とする用途に適している。反射光はプリズムのサイドポートから出射し、通常のO線と非日常的なE線の一部を含んでいます。2つのサイドポートは、プリズムの双方向使用を容易にするために設計されています。グラン・テーラー偏光プリズムは、平行ビームにのみ適しています。収束または発散する入射光は、ビームが全内部反射を受けないか、反射光が窓から出射できない原因となります。 グラン・テーラー社製偏光プリズムは、開口部12.7mm、外径25.4mmのアルマイト処理されたハウジングに取り付けられています。GCL-070223の場合、片方の端にはSM1（1.035'-40）のネジが切ってあり、回転式偏光マウントに直接取り付けることができます。外枠の光透過面の両側には、出射光の偏光方向が表示されています。 グラン・テーラー・プリズムは、偏光子または偏光ビームスプリッターとして使用される空隙プリズムです。現代の偏光プリズムの最も一般的なタイプの一つです。ギャップでの入射角がブリュースター角に適度に近くなるため、p偏光の不要な反射が減少します。
