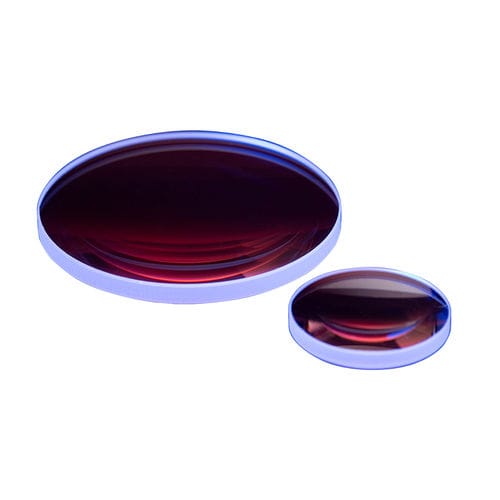

球形レンズ GCL-0102 series

両凸BK7可視

平凸レンズと同様に、両凸レンズは正の焦点距離を持ち、平行光線をスポットに集光します。レンズの前面と後面は球面凸レンズであり、同じ曲率半径を持っているため、レンズから物体と像が等距離またはほぼ等距離にある状況では、球面収差を特に最小化し、同時に収差コマと歪曲収差も同じようにキャンセルされます。ガイドラインとして、両凸レンズは5:1から1:5の間の共役ラジオで最小の収差を提供します。 - 焦点距離（f'）： +/-5μmで±2 - 直径(φ)公差： +0.0/-0.20 - 中心厚さ(Tc)： ±0.1 - センタリング 3′ - フォームエラー： 3フリンジ - フリンジの不規則性 0.5フリンジ - 表面品質：60-40スクラッチディグ - クリアアパーチャー：直径90 - コーティングなし
