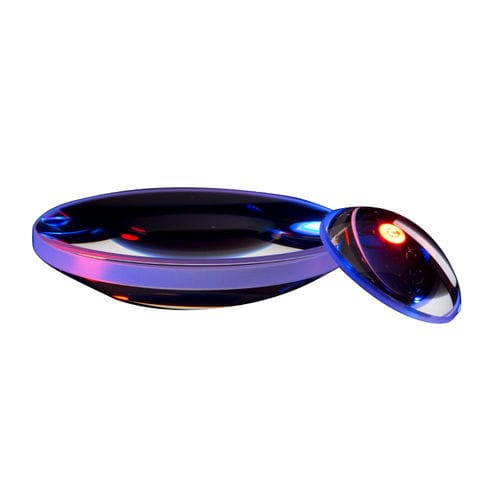

光学機器用レンズ GCL-0101 series平凸BK7可視
お気に入りに追加する
商品比較に追加する
特徴
- 形状 / 曲率
- 平凸
- 素材
- BK7
- 光学特性
- 可視
- 応用
- 光学機器用
- オプションとアクセサリー
- 開発用
- 直径
最大: 100 mm
(3.94 in)最少: 10 mm
(0.39 in)- 波長
最大: 1,100 nm
最少: 450 nm
詳細
平凸レンズは、主に平行光線をスポットに集光するために使用されます。これらのレンズの前面と後面の非対称性は、特にレンズから物体と像が等距離にない状況で、球面収差を効果的に最小化します。最適なケースは、物体が無限遠に置かれ（レンズに入る平行光線とみなされる）、像が無限遠の共役比、すなわち物体距離/像距離の焦点上にある場合です。レンズの曲面は物体方向を向いている必要があります。全製品のZEMAXファイルをご用意しております。
- 焦点距離(f'): ±2%@587.6nm
- 直径(φ) 公差： +0.0/-0.20
- 中心厚さ(Tc)： ±0.1
- センタレーション 3'
- フォームエラー 1 ～ 5 フリンジ
- フリンジの不規則性 0.2 ～ 0.5 フリンジ
- 表面品質：60-40スクラッチ
---
