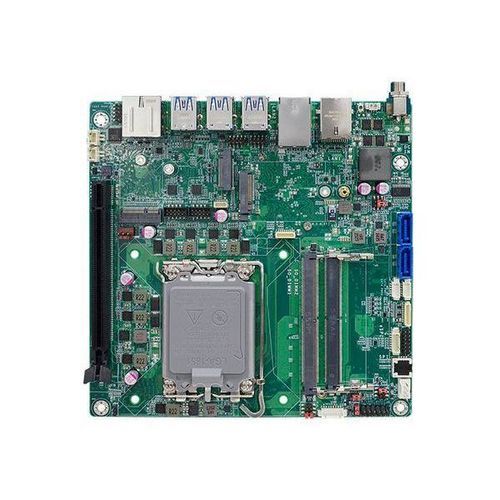

Mini-ITXマザーボード ARS101/ARS103 series

インテル® Core™ UltraIntel®DDR5 SDRAM

ARS101 と ARS103 は、Intel Arrow Lake S / Intel® Core™ Ultra プロセッサ向けに設計された DFI の Mini-ITX 産業用マザーボードです。高密度のI/O、多様な拡張オプション、最大4台の独立ディスプレイ対応を特徴とし、組込み、IoT、産業用途での広い動作範囲と長期CPUサポートを想定しています。

主な特徴

• プロセッサ対応：Intel Arrow Lake S / Intel® Core™ Ultra LGA 1851 ソケット、最大65W TDP。
• チップセットバリアント：Intel® W880、Q870、H810（モデルにより機能差、W880のみECC対応）。
• メモリ：2x 262ピン DDR5 SODIMM、最大96GB、CPUによりDDR5 5600/6400MHz対応。
• ディスプレイ：1x DP++ (DP++ 1.2)、1x HDMI 1.4b、1x USB Type-C（DP alt）、1x eDP、オプションのM.2 A-keyディスプレイ拡張（eDP/LVDS/HDMI/DVI/VGA/DP）で4独立表示対応。
• 拡張：1x PCIe Gen5 x16（一部バリアントでレーン切替）、複数のM.2スロット（M Key 2280、B Key 2242/3042/3052、E Key 2230、A Key 3030等）。
• ストレージ & RAID：1x M.2 2280 M Key（PCIe Gen4 x4 または SATA）、2x SATA 3.0、適切な構成でRAID 0/1/5/10対応。
• I/O：最大2x Intel 2.5GbE、USB各種（SKUにより最大6x USB 3.2 Gen2 Type-A または 5x + 1x Type-C Gen2x2）、2x RS-232/422/485、フロントオーディオヘッダ、3Wスピーカー端子、1x 8ビットDIO。
• セキュリティ & 管理：Nuvoton TPM 2.0、オプションでEXT-OOB（Full）、対応SKUでCNVi / vPro。
• 動作範囲 & 認証：動作温度 -5°C〜65°C、保管温度 -40°C〜85°C。認証：CE、FCC Class B、RoHS、UKCA。

モデル / 発注例

• ARS101-W880 — 部品番号 770-ARS1011-000G：背面I/O：1x DP、1x HDMI、2x LAN、5x USB 3.2 Gen2、1x USB Type-C；内部I/O：eDP、M.2 M/B/E/A、4x USB2.0、TPM；DCジャック；動作 -5〜65°C。
• ARS101-Q870 — 部品番号 770-ARS1011-100G：背面I/O：1x DP、1x HDMI、2x LAN、6x USB 3.2 Gen2；内部I/O：eDP、M.2 M/B/E/A、4x USB2.0、TPM；DCジャック；動作 -5〜65°C。
• ARS101-H810 — 部品番号 770-ARS1011-200G：背面I/O：1x DP、1x HDMI、2x LAN、Gen1/Gen2混合USB；内部I/O：eDP、M.2 M/B/E/A、TPM；DCジャック；動作 -5〜65°C。

技術仕様

• フォームファクタ：Mini-ITX 170 mm x 170 mm。
• プロセッサ：Intel® Core™ Ultra (Arrow Lake S) LGA 1851、通常最大65W TDP対応。
• チップセット：Intel® W880 / Q870 / H810（バリアントによる差異）。
• BIOS：AMI SPI 256Mbit。
• メモリ：2x 262-pin DDR5 SODIMM、最大96GB；W880のみECC対応；CPUによりDDR5 5600/6400MHz対応。
• グラフィックス：Intel® UHD Graphics 700 シリーズ — OpenGL 4.5、DirectX 12、OpenCL 2.1；一般的なコーデックのHWデコード/エンコード対応。
• ディスプレイ出力 & 解像度：HDMI 最大 4096x2160@30Hz；DP++ 最大 4096x2304@60Hz；USB Type-C 最大 4096x2304@60Hz；eDP 最大 4096x2160@60Hz。
• PCIe：1x PCIe Gen5 x16（W880/Q870はレーン切替対応、H810は固定x16）。
• M.2 スロット：M.2 2280 M Key（PCIe Gen4 x4 または SATA）、M.2 B Key 2242/3042/3052、M.2 E Key 2230、M.2 A Key 3030（SKU依存）。
• ストレージ：2x SATA 3.0 (6Gb/s) と 2x SATA電源；適切な構成でRAID 0/1/5/10対応。
• オーディオ：Realtek ALC888 コーデック；フロントオーディオヘッダ；3W L/R スピーカー端子。
• イーサネット：最大2x Intel® I226 2.5GbE ポート（モデル依存）。
• USB & シリアル：背面USB 最大 6x USB 3.2 Gen2（または一部SKUで5x + 1x Type-C Gen2x2）；内部USB2.0ヘッダ；2x RS-232/422/485。
• DIO / SMBus / Watchdog：1x 8-bit DIO；1x SMBus；ウォッチドッグ 1–255 秒 プログラム可能。
• セキュリティ：Nuvoton TPM 2.0；対応SKUで管理機能（EXT-OOB、CNVi、vPro）オプション。
• 電源：ARS101 — 単一 12V ±5% DC-in ジャック；ARS103 — ワイド 12~28V 入力；コネクタ形状は要望に応じて。
• RTC 電池：CR2032 ボタン電池。
• OS サポート：Windows 10/11 IoT Enterprise LTSC (64-bit)、Ubuntu 24.04。
• 環境：動作温度 -5°C〜65°C；保管温度 -40°C〜85°C；湿度 5%–90% RH。
• 寸法 & 機構：Mini-ITX 170 x 170 mm；ボード高さは構成に依存。
• 認証：CE、FCC Class B、RoHS、UKCA。
• 原産国：Taiwan。
