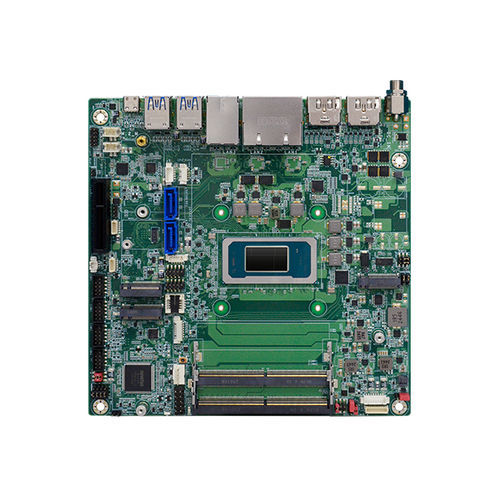

Mini-ITXマザーボード PTH171/PTH173

組み込みインテル® Core™ UltraIntel®

PTH171/PTH173は、TDP最大25Wの次世代Intel® Core UltraプロセッサをサポートするDFIのMini-ITX産業用マザーボードで、複数ディスプレイ、高度なI/O、柔軟な拡張を必要とする組込み、エッジ、産業用途向けに設計されています。

主な特徴

• フォームファクタ：Mini-ITX。
• CPU：次世代Intel® Core Ultra（TDP最大25W）。
• メモリ：2 x DDR5 6400/7200 MHz、最大128GB。
• クワッド独立表示：1 x DP++、1 x HDMI 2.0、1 x USB Type-C、1 x M.2 A（M2A-Display拡張ポート、eDP/LVDS/HDMI/DVI/VGA/DP対応）。
• 拡張性：1 x PCIe Gen5 x4、1 x M.2 M key（NVMe）、1 x M.2 B key（4G/5G）＋SIMスロット、1 x M.2 E key（WiFi/BT）、1 x M.2 A key（ディスプレイ/USB拡張）。
• I/O：最大3 x Intel 2.5GbE、2 x COM、4 x USB 3.2 Gen2 Type-A、1 x USB Type-C（DP alt / USB3 Gen2 / PD 15W）、5 x USB 2.0ヘッダ、2 x SATA 3.0、L/Rオーディオ（3Wスピーカー対応）。
• アウトオブバンド管理：EXT-OOB（Full）対応；内部RJ45、CNVi、Intel vProはオプション。
• ステータス：暫定。

技術仕様

• モデルファミリー：PTH171 / PTH173。
• フォームファクタ：Mini-ITX。
• プロセッサ対応：次世代Intel® Core Ultraプロセッサ（TDP最大25W）。
• メモリ：2 x DDR5スロット、6400/7200 MHz対応、最大128GB。
• グラフィックス / 出力：1 x DisplayPort++（DP++）、1 x HDMI 2.0、1 x USB Type-C（DisplayPort Alt Mode対応）、1 x M.2 A-key（M2A-Display拡張ポート、eDP/LVDS/HDMI/DVI/VGA/DP対応）。
• 拡張スロット：1 x PCIe Gen5 x4。
• M.2コネクタ：1 x M.2 M key（NVMe）、1 x M.2 B key（セルラー 4G/5G）＋SIMスロット、1 x M.2 E key（WiFi/BT）、1 x M.2 A key（ディスプレイ / USB拡張）。
• ストレージ：2 x SATA 3.0ポート；NVMeはM.2 M key経由で対応。
• ネットワーク：最大3 x Intel 2.5GbE LANポート；EXT-OOB用の内部RJ45はオプション。
• シリアル / 周辺I/O：2 x COMポート、4 x USB 3.2 Gen2 Type-A、1 x USB Type-C（DP alt / USB3 Gen2 / PD 15W）、5 x USB 2.0ヘッダ。
• オーディオ：L/R、3Wスピーカー対応。
• 管理 / OOB：EXT-OOB（Full）対応；必要に応じてCNViおよびIntel vProをサポート。
• その他：セルラーモジュール用SIMスロット。
• 原産国：台湾。
