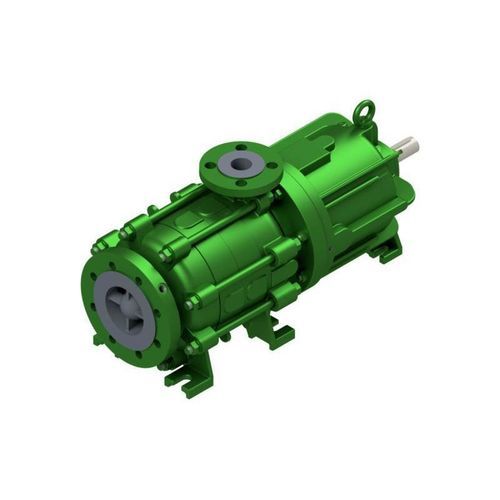

遠心ポンプ HZMA

燃料炭化水素用化学製品

製品説明
HZMA型は、永久磁石カップリングを採用した単段または多段の遠心ポンプで、軸方向吸込形状を有します。磁気カップリングと封止筒は、搬送流体を外部と完全に隔離します。内部循環流により渦電流損失で発生する熱を除去します。ポンプ軸は製品側でSiCすべり軸受により支持され、駆動軸は永久グリース潤滑の深溝玉軸受により支持されます。吸込側および吐出側に摩耗リングを標準装備します。軸方向推力は、吐出側および第1段の圧力が作用する両面開放式の減圧ディスクで補償されます。水平取付を想定した設計です。

用途

• 石油・ガス
• 化学プロセス
• 石油化学プラント
• オフショア設備
• 船舶・海洋
• 給油システム・航空
• タンク貯蔵／タンクファーム
• 再生可能エネルギー・環境技術

特性 / 仕様

• 最大流量 Q max: 600 m³/h（機種・回転数に依存）
• 最大揚程 H max: 500 m（機種・回転数に依存）
• 使用圧力: 16 bar（より高い圧力は相談）
• 温度範囲: 最大200° C（より高温は相談）
• 最大回転数: 3500 min−1
• シール: 磁気カップリング（封止筒）
• 据付: 水平
• 自吸: いいえ
• 軸受配置: 製品側 SiC すべり軸受；駆動側 永久グリース潤滑のボールベアリング
• 潤滑: グリース
• 材質: デュプレックス、Ni系合金、球状黒鉛鋳鉄／鋳鋼、オーステナイト系鋼
• 規格: ISO 15783
• 防爆: カテゴリ2 / ゾーン1

注意

• * より高い圧力や温度は別途ご相談ください。
• ** 性能（流量／揚程）は機種および回転数に依存します。

設計上の特徴

• ポンプ形式: 永久磁石カップリングを用いた単段/多段遠心ポンプ
• 吸込: 軸吸；据付: 水平
• 軸方向推力補償: 両面減圧ディスク
• 吸込・吐出に標準摩耗リング装備
• 媒体（腐食性/研磨性）に応じて材質・内部構成を選定可能
