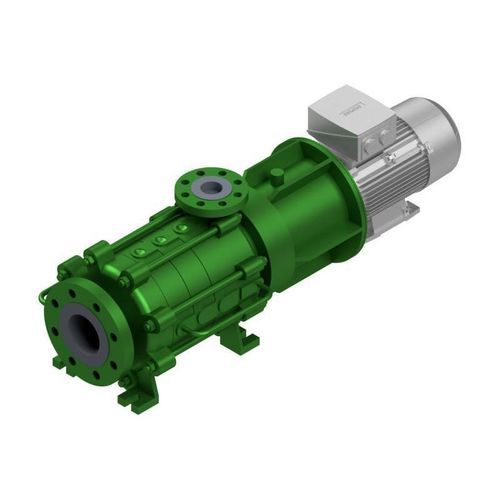

遠心ポンプ HZMAB

炭化水素用ガス用オイル

説明 HZMABは、磁気カップリングを備えた単段または多段の片持ち遠心ポンプで、軸方向吸込を有します。ポンプは永久磁石式の磁気カップリングを備え、スプリットケース（コンテインメント）が送液を外部へ漏えいさせないよう密封します。渦電流損失で発生する熱は内部循環流により排熱されます。ポンプ軸の支持はSiC製摺動軸受で行われます。吸込み側および吐出側に摩耗リングを備えています。軸方向力の整合は、両面開放式の緩和ディスクにより行われ、緩和室はポンプの吐出圧および第一段の圧力の両方で荷重されます。駆動電動機を直接取付けることで、追加の転がり軸受や機械的カップリングは不要です。

用途

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 船舶 / マリン
• 給油設備・航空
• タンクファーム / 貯蔵ターミナル
• 再生可能エネルギー / 環境技術

技術データ

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• 使用圧力: 16 bar [232 psi]*
• 温度: 200° C [392° F]*
• 最高回転数: 3500 min−1
• シール: 磁気カップリング
• 設置: 水平
• 吸込口: 軸方向
• 自吸性: 有り
• 軸受: 摺動軸受 (SiC)
• 材料: デュプレックス、Ni系、球状黒鉛鋳鉄 / 鋳鉄、オーステナイト系鋳鋼
• 規格: ISO 15783
• 防爆: Category 2 / Zone 1

特性 / 仕様

• スプリットケースによる密閉を伴う永久磁石式磁気カップリング
• 渦電流損失による発熱を排熱する内部循環流
• ポンプ軸用SiC摺動軸受
• 吸込側および吐出側の摩耗リング
• 両面緩和ディスクによる軸方向力バランス（吐出圧および第一段圧により加圧される）
• モーターの直接取り付けにより、追加の転がり軸受や機械的カップリングは不要
• 媒質や用途に対応する材料オプション：デュプレックス、ニッケル基合金、球状黒鉛鋳鉄 / 鋳鉄、オーステナイト系鋳鋼
• 防爆要件のある用途に適合（Category 2 / Zone 1）
• * 高圧・高温は別途相談
• ** 寸法・回転数に依存
