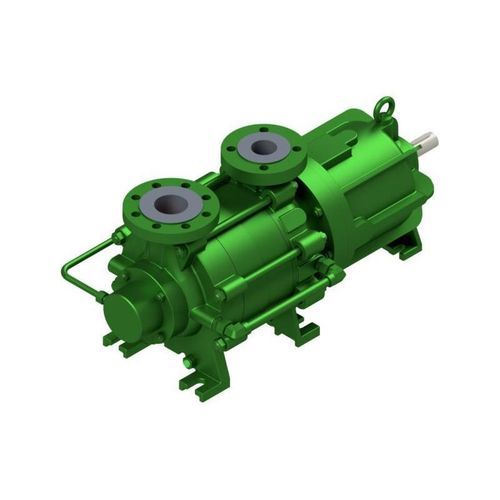

サイドチャンネルポンプ HZSM

石油用燃料炭化水素用

製品概要
HZSM型は、自吸式の単段または多段の分割式ポンプで、永久磁石式マグネットカップリングを備えています。マグネットの間隙室は、被搬送液を外部から完全に密閉して隔離します。渦電流損失で発生する発熱は内部循環流により排出されます。

脱気 / 動作原理
脱気装置は側面チャネルの原理で動作します。起動時にポンプ内の液体が吸込み配管内の空気と混合して液体-気体混合物を形成し、脱気羽根は存在する空気分を吐出側へ搬送します。脱気段を圧力側に配置することで、吸込み配管およびポンプ胴の完全な脱気を実現します。

マグネットカップリングと熱排出
ポンプは永久磁石式マグネットカップリングを採用しており、間隙室が搬送流体を外部と密閉分離します。内部循環流により渦電流損失で生じた熱が除去されます。

軸受とシール
ポンプ軸は製品側にSiC製摺動軸受で支持され、駆動側の軸は終身グリース潤滑の深溝玉軸受で支持されます。吸込側および吐出側の摩耗リングは標準装備です。シールはマグネットカップリングにより確保され、機械的なメカニカルシールは不要です（密閉分離）。

軸方向推力の調整
軸方向推力の調整は両面解放ディスクにより行われ、その解放室はポンプの吐出側および第1段の圧力の両方により加圧されます。

適用分野

• 石油・ガス
• 化学工業
• 石油化学
• オフショア
• 造船・海洋
• 給油設備・航空
• タンクファーム / 貯蔵ターミナル
• 再生可能エネルギー / 環境技術

技術上の注意
* より高い圧力および温度はお問い合わせください。 ** 性能は機械寸法および回転数に依存します。

技術仕様 / 特性

• Q max：600 m³/h [2640 g.p.m.]**
• H max：500 m [1640 ft]**
• 使用圧力：16 bar [232 psi]*
• 温度範囲：最大 100° C [212° F]*
• 最大回転数：1750 min−1
• シール方式：マグネットカップリング
• 設置：水平
• 吸込口：垂直
• 自吸式：はい
• 軸受：駆動側は転がり軸受、製品側は摺動軸受（SiC）
• 潤滑：グリース（駆動側深溝玉軸受は終身グリース）
• 材質：デュプレックス、Ni基合金、球状鉄鋳物 / 鋳鋼、オーステナイト系鋳鋼
• 規格：ISO 15783
• 防爆：カテゴリ 2 / ゾーン 1
