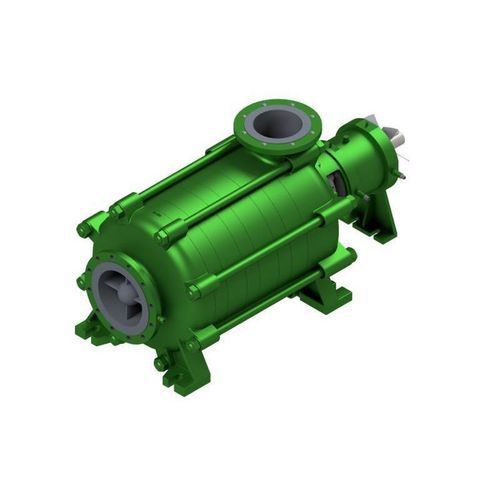

インペラポンプ HZAR

炭化水素用オイル化学製品

概要
HZARはAPI 610、BB4構造に準拠した単段または多段の分割式遠心ポンプで、軸流吸込み形の吸込口を備えています。非常に低いNPSH値を得るために、吸込立管は軸流入口とし、吸込側インペラの入口断面を拡大しています。軸力の平衡は逃し孔および絞りすき間により行われ、吸込側・吐出側ともに摩耗輪およびすき間輪が標準です。ポンプ軸の支持は円筒ころ軸受と一対の角接触玉軸受で行われます。両側に交換可能な軸受シールが配置されています。大気への密封は金属対金属のプロファイルシールで行われます。シール室はAPI 682準拠のメカニカルシールが取り付け可能な構造です。

適用分野

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 船舶 / マリン
• 給油設備 & 航空
• タンクターミナル / 貯蔵設備
• 再生可能エネルギー / 環境技術

ドキュメンテーション
本製品にはドイツ語版および英語版のパンフレットが用意されています。

技術的特徴 / 仕様

• Q 最大: 600 m³/h [2640 gpm]**
• H 最大: 500 m [1640 ft]**
• 作動圧力: 16 bar [232 psi]*
• 温度: 200 °C [392 °F]*
• 最高回転数: 3500 min−1
• シール: メカニカルシール
• 設置: 水平
• 吸込口: 軸流
• 自吸: あり
• 軸受: 円筒ころ軸受および一対の角接触玉軸受（回転軸受）、スリーブ軸受
• 潤滑: 油
• 材質: デュプレックス、Ni系合金、オーステナイト系鋳鋼
• 規格: API 610
• 防爆: カテゴリ2 / ゾーン1
• 注: * 高圧・高温は別途問い合わせ
• 注: ** 寸法および回転数に依存
