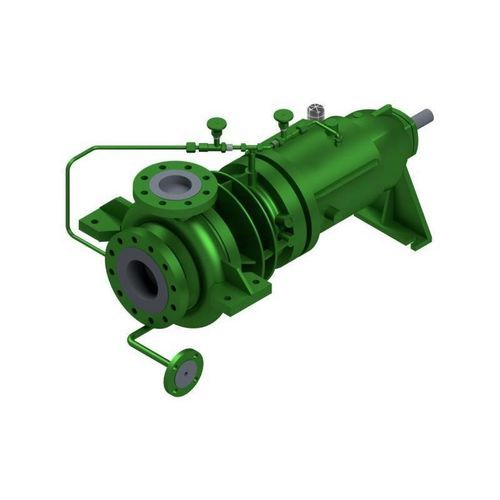

遠心渦巻きポンプ PRMW

オイル熱伝達オイル磁気駆動式

説明
PRMWは、サーマルオイル用途向けにAPI 685に準拠したプロセス設計の一段式渦巻ハウジングポンプ（磁気カップリング式）です。

カップリングとシール
ポンプは永久磁石式の磁気カップリングを備え、封止ケーシングが搬送流体を外部へ漏れないよう密閉します。内部循環はありません。すべり軸受と絞り区間により、磁気室内の清浄媒体と汚染された製品の交換を防止します。渦電流損失が大きい場合は、追加の冷却回路が必要です。ポンプは自吸式ではなく、開放吸込みスライド時に通気装置でエア抜きを行う必要があります。

構造と軸受
鋳造リブ付きの軸受ハウジングは冷却部材として設計されており、ギャップポット領域の温度は渦巻ハウジング内の流体温度より十分に低く保たれます。渦巻体には中央軸吊り用の頑強な鋳込み支持および溶接・フランジ付きのドレンとベントが備わっています。ポンプ軸の軸受はSiCすべり軸受で行われ、駆動軸は油潤滑のローラーベアリングで支持されます。

用途

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 船舶技術 / マリン
• 給油設備・航空
• 産業用暖房設備 / 熱媒体
• タンク貯蔵 / タンクファーム
• 再生可能エネルギー / 環境工学

特性 / 技術仕様

• 型式: PRMW
• 構造: サーマルオイル用途向け磁気カップリング付一段式渦巻ハウジングポンプ
• 最大流量 Q max: 1400 m³/h [6160 g.p.m.]（機種・回転数による）
• 最大揚程 H max: 250 m [820 ft]（機種・回転数による）
• 使用圧力: 40 bar [580 psi]（*より高い圧力は要問い合わせ）
• 温度: 450° C [840° F]（*より高い温度は要問い合わせ）
• 最大回転数: 3500 min−1
• シール: 磁気カップリング
• 設置: 水平
• 自吸: いいえ
• 軸受: 駆動側ローラーベアリング; 製品側すべり軸受（ポンプ軸はSiCすべり軸受）
• 潤滑: 油（駆動軸ローラーベアリング）
• 材質: デュプレックス, ニッケル系, ダクタイル鋳鉄 / 鋳鋼, オーステナイト系鋳鋼
• 設計規格（磁気カップリング）: API 685
• 規格: API 682
• 防爆: カテゴリー2 / ゾーン1
• 注: * 高圧・高温は別途対応; ** 機種・回転数に依存
