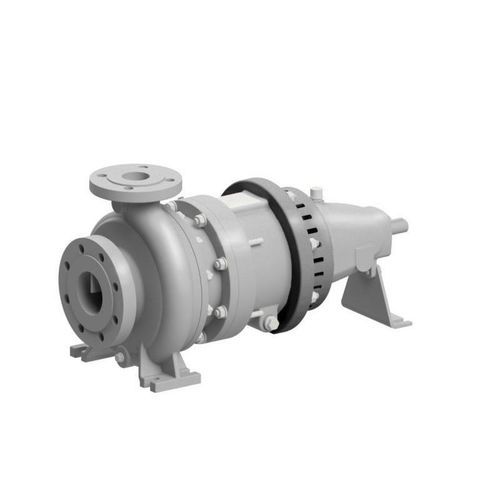

遠心ポンプ NMX

オイル熱伝達オイル磁気駆動式

概要
NMXシリーズは、あらゆる種類の最新熱媒体油向けに設計された次世代の熱媒ポンプです。磁気カップリング式の遠心ポンプは、一般的な運転限界を確実に超える性能を発揮します。本機は自己脱気構造で外部冷却を必要とせず、プラグアンドプレイで設置でき、誤操作リスクを低減します。

設計と安全機能
密封された封じ込めケーシングは別筐体に収められ、グラファイト製安全パッキングで大気に対して追加シールされています。万が一ケーシングが破損した場合でも、流出する被ポンプ媒体は最小限に抑えられ、作業者と環境を保護します。統合型ファン流量ディフレクタ（ffd）は、すべり軸受の不必要な温度上昇を防ぎます。

タイプ
Type NMX — 熱媒体油用の磁気カップリングを備えた単段ボリュートケーシングポンプ

主要性能データ
Q max: 1400 m³/h [6160 g.p.m.]**
H max: 250 m [820 ft]**
作動圧力: 24 bar [348 psi]*
温度: 450° C [840° F]*

用途

• 石油・ガス
• 化学工業
• 石油化学
• オフショア設備
• 産業用加熱システム / 熱媒体回路
• 再生可能エネルギー / 環境工学

技術仕様

• 最大回転数: 3500 rpm
• シール: 磁気カップリング（密封）
• 取付姿勢: 水平
• 自吸式: いいえ
• 軸受: すべり軸受
• 潤滑: 油
• 材質: 球状黒鉛鋳鉄 / 鋳鋼、オーステナイト系鋼
• 規格: DIN EN ISO 2858, ISO 15783
• 防爆: カテゴリー2 / ゾーン1
• 自己脱気設計 — 外部冷却を必要としません
• 破損時の漏洩を最小化するため、グラファイト安全パッキングを備えた別筐体内の密封封じ込めケーシング
• すべり軸受の温度上昇を防ぐ統合型ファン流量ディフレクタ（ffd）
• 備考: * 高圧・高温は別途対応可； ** 寸法・回転数により異なる
