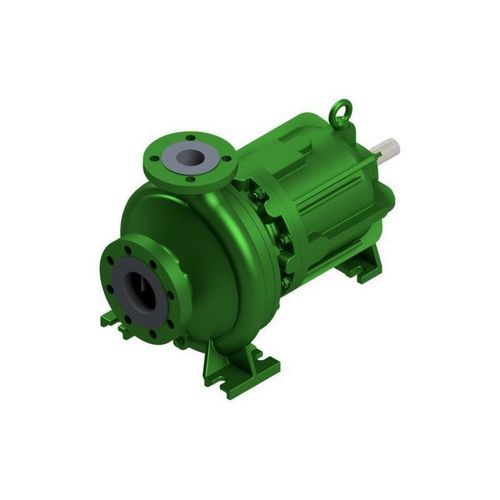

遠心ポンプ NML炭化水素用化学製品磁気駆動式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 遠心
- 流体
- 化学製品, 炭化水素用
- 駆動
- 磁気駆動式
- 呼び水
- 自吸式
- 移動性
- 据え置き型
- 分野
- 産業用, 化学工業用, 石油化学工業用, オフショア用, 海洋用途, 再利用エネルギー用
- 用途
- 化学プロセス用
- 材質
- ステンレス製, 鋳鉄製, 鋼鉄鋳造製, ニッケル合金製
- 流体性質
- 腐食性流体
- 保護レベル
- 防爆, 危険な場所用
- その他の特徴
- 水平マウント, ジョイントなし
- 流量
最少: 0 m³/h
(0 ft³/h)最大: 500 m³/h
(17,657.33336 ft³/h)- 圧力
16 bar, 24 bar, 40 bar
(232.06 psi, 348.091 psi, 580.151 psi)- ヘッド
最少: 0 m
(0'00" )最大: 250 m
(820'02" )- 流体温度
200 °C
(392 °F)
詳細
説明
タイプNMLは、ISO 2858準拠のPN16化学ポンプで、磁気カップリングを備えています。計器曲線と異なる寸法や運転者の要件に合わせた寸法は、運転範囲で効率的に稼働するように選定されています。
磁気カップリングと構造
ポンプは永久磁石式の磁気カップリングを備え、コンテインメントシェルが被搬送流体を外部から密閉します。渦電流損失で発生する熱は内部循環流により排出されます。
軸受とシール
ポンプ軸はSiCの滑り軸受で支持され、駆動側軸は永久グリース潤滑の転がり軸受で支持されます。吸込側及び吐出側に摩耗リングを標準で装備しています。軸方向の推力は、逃がし穴やリアベーン等の対策でバランスされます。
用途
注意
* 高圧・高温は要問い合わせ。
** 性能値は機種と回転数に依存します。
特性 / 技術仕様
タイプNMLは、ISO 2858準拠のPN16化学ポンプで、磁気カップリングを備えています。計器曲線と異なる寸法や運転者の要件に合わせた寸法は、運転範囲で効率的に稼働するように選定されています。
磁気カップリングと構造
ポンプは永久磁石式の磁気カップリングを備え、コンテインメントシェルが被搬送流体を外部から密閉します。渦電流損失で発生する熱は内部循環流により排出されます。
軸受とシール
ポンプ軸はSiCの滑り軸受で支持され、駆動側軸は永久グリース潤滑の転がり軸受で支持されます。吸込側及び吐出側に摩耗リングを標準で装備しています。軸方向の推力は、逃がし穴やリアベーン等の対策でバランスされます。
用途
- 石油・ガス
- 化学工業
- 石油化学
- オフショア
- 造船 / 海洋分野
- 給油設備・航空
- タンクヤード / タンクファーム
- 再生可能エネルギー / 環境技術
注意
* 高圧・高温は要問い合わせ。
** 性能値は機種と回転数に依存します。
特性 / 技術仕様
- 型式: NML
- 仕様: ISO 2858準拠の磁気カップリング式単段化学ポンプ
- Q max: 500 m³/h (2200 g.p.m.)**
- H max: 250 m (820 ft)**
- 使用圧力: 16 / 24 / 40 bar (232 / 348 / 580 psi)*
- 温度範囲: 最大200 °C (392 °F)*
- 最高回転数: 3500 min−1
- シール: 磁気カップリング
- 設置: 横置き
- 自吸: あり
- 軸受: 駆動側は転がり軸受、製品側は滑り軸受（SiC）
- 潤滑: グリース（常時グリース潤滑）
- 材料: デュプレックス、Ni系合金、球状黒鉛鋳鉄 / 鋳鋼、オーステナイト系鋳鋼
- 規格: DIN EN ISO 2858, ISO 15783
- 防爆: カテゴリ2 / Zone 1
