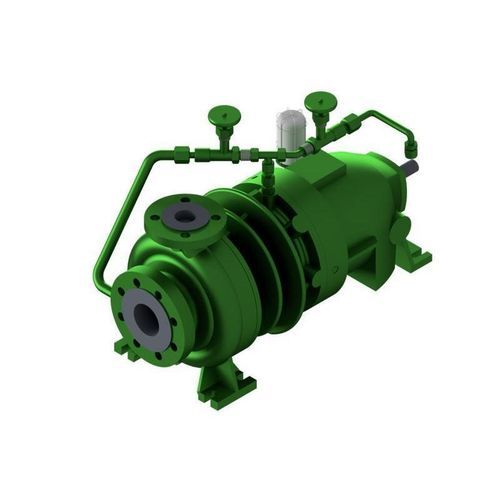

遠心渦巻きポンプ NMWR

水オイル熱伝達オイル

説明
NMWRはISO 2858に準拠した寸法の渦巻ハウジング遠心ポンプで、永久磁石カップリングを備え、サーマルオイル用途向けに設計されています。スプリットポット（split-pot）が媒体を外部へ完全に密封します。鋳造リブ付きの軸受ハウジングは放熱体として機能し、スプリットポット領域の温度を渦巻ハウジング内の供給温度より大幅に低く保ちます。内部循環はなく、滑り軸受と絞り区間が汚染された製品と磁気室内の清浄な媒体との交換を防ぎます。

運転上の重要な注意事項

• 渦電流損失が大きい場合は、追加の冷却回路が必要です。
• 冷却水は不要です。
• このポンプは自動脱気機能がなく、吸込弁が開いた状態では脱気装置での脱気が必要です。

構造 / 軸受 / シール

• シールとしての磁気カップリング（永久磁石カップリング）；スプリットポットが媒体を気密に封止します。
• ポンプ軸：製品側SiC滑り軸受。
• 駆動軸：油潤滑の転がり軸受。
• 摩耗リングは吸込側および吐出側に標準装備。
• フットサポートおよび軸中央懸架は選択可能な仕様です。

用途

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 船舶・海洋
• 給油設備・航空
• 産業用加熱設備・熱媒
• タンクファーム・貯蔵ターミナル
• 再生可能エネルギー・環境技術

特性 / 技術仕様

• Q max: 1400 m³/h（形状・回転数により異なる）
• H max: 250 m（形状・回転数により異なる）
• 使用圧力: 25 bar（高圧は相談可）
• 温度範囲: 最大 450 °C（より高温は相談可）
• 最大回転数: 3500 min−1
• シール: 磁気カップリング
• 設置姿勢: 水平
• 自吸: いいえ
• 軸受: 駆動側は転がり軸受、製品側はSiC滑り軸受
• 潤滑: 油
• 材料: ダクタイル鋳鉄 / 炭素鋳鋼
• 規格: ISO 15783
• 防爆: カテゴリ2 / ゾーン1
