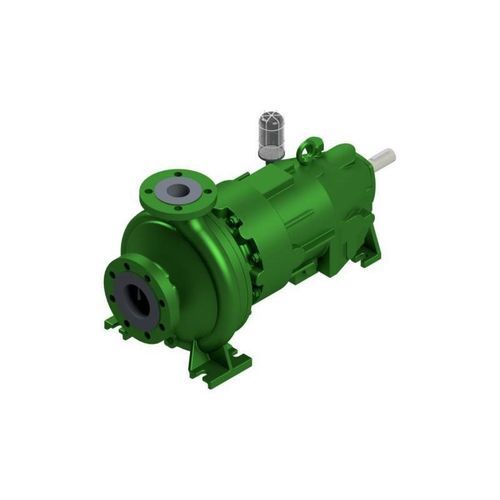

遠心渦巻きポンプ NMR

石油用燃料化学製品

製品説明
NMB / Type NMR ファミリーは、ISO 2858 寸法に準拠したケーシングを持ち、マグネットカップリングを採用したシールレス化学ポンプです。スプリットポットは搬送流体を外部から完全に隔離し、渦電流損失による発熱は内部循環により除去されます。製品側の軸受はSiCすべり軸受で潤滑不要の低摩耗動作を実現し、駆動側は油潤滑の回転軸受で支持されます。軸方向の推力は作動範囲全体で油圧的にバランスされています。規格モータへの直接フランジ接続によりカップリングの調整が不要です。多様なバリエーションと監視オプションにより、用途に合わせた構成が可能です。

機能と設計
単段の渦巻きケーシングポンプで、永久磁石式のマグネットカップリングを備えます。スプリットポットにより密封隔離され、内部循環で渦電流損失の熱を除去します。吸込側および吐出側の摩耗リングは該当する場合に標準です。軸方向推力のバランスは、開放孔、バランス孔、バックベーン等の油圧的手段で実現されます。

特殊仕様（供給可能）

• 加熱ジャケット付きケーシング
• 中心支持の渦巻きケーシング
• 摩耗板付き開放インペラ仕様
• 吸込み性能向上のためのインデューサ

用途

• 石油・ガス
• 化学
• 石油化学プラント
• 海洋（オフショア）
• 造船・海事
• 給油・航空
• タンクファーム・貯蔵ターミナル
• 再生可能エネルギー・環境技術

注意事項
マグネットカップリングによりシールレスでの液密性を確保します。製品側SiCすべり軸受は潤滑を必要とせず、駆動側は油潤滑の回転軸受を使用します。内部循環により渦電流損失の熱を除去します。モータ直結フランジによりコンパクトな設置が可能です。

特性 / 技術仕様

• 名称: NMB / Type NMR
• 流量 (Q max): 最大 1400 m³/h [6160 g.p.m.]**
• 揚程 (H max): 最大 250 m [820 ft]**
• 運転圧力: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• 温度: 最大 300 °C [572 °F]*
• 最大回転数: 3500 min−1
• シール: マグネットカップリング（永久磁石による封止）
• 設置姿勢: 水平
• 自吸機能: 特定の構成で対応可能
• 軸受: 製品側 SiC すべり軸受；駆動側 油潤滑の回転軸受
• 潤滑: 駆動側は油潤滑；製品側 SiC 軸受は無潤滑
• 材質: Duplex、Ni系合金、球状黒鉛鋳鉄 / 鋳鋼、オーステナイト系鋳鋼
• 規格: DIN EN ISO 2858、ISO 15783
• 防爆: カテゴリ2 / ゾーン1
• 注記: * 高圧・高温は特注対応； ** 値は機種サイズと回転数に依存
