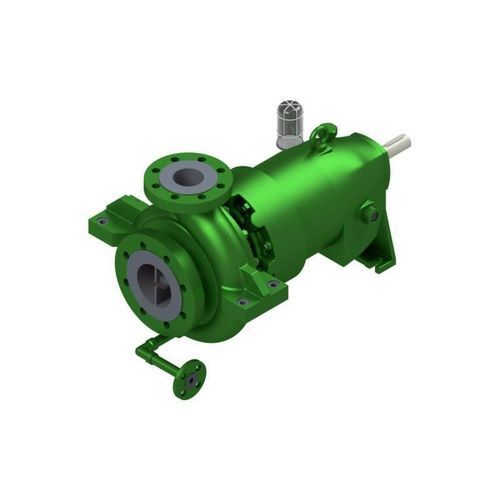

遠心渦巻きポンプ PRM

炭化水素用オイル化学製品

製品説明
PRM 型は API 685 準拠の渦巻きケーシングを持つプロセスポンプで、磁気結合（磁力カップリング）を備えています。本ポンプは永久磁石カップリングを採用しており、スプリットコンテナ（スパルトップ）が搬送流体を外部に対して気密に隔離します。渦電流損失で発生する熱は内部循環流により除去されます。渦巻きケーシングには中間軸支持用の一体成型支持と溶接・フランジ排出口が備えられています。軸方向推力の釣り合いは逃がし穴、バックベーン等により行われます。吸込側・吐出側ともに摺動リング（摩耗リング）は標準装備です。ポンプ軸の軸受は製品側がSiC摺動軸受、駆動側は油潤滑の転がり軸受で支持されます。

適用分野

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 造船 / マリン
• 給油設備・航空
• タンク貯蔵 / タンクファーム
• 再生可能エネルギー / 環境技術

技術データ

• Q max: 1400 m³/h（機種・回転数に依存）
• H max: 250 m（機種・回転数に依存）
• 使用圧力: 40 bar（高圧は別途対応）
• 温度: 300 °C（高温は別途対応）
• 最大回転数: 3500 min−1
• シール: 磁力カップリング
• 設置方向: 水平
• 自吸機能: はい
• 軸受: 転がり軸受；製品側 SiC 摺動軸受
• 潤滑: 油
• 材料: デュプレックス、ニッケル基合金、オーステナイト鋳鋼
• 規格: API 685
• 防爆: カテゴリ2 / ゾーン1

型式 / 技術仕様

• 型式: PRM
• 吐出量 (Q max): 1400 m³/h
• 揚程 (H max): 250 m
• 使用圧力: 40 bar
• 最高温度: 300 °C
• 最大回転数: 3500 min−1
• シール: 永久磁石カップリング（スパルトップによる気密封止）
• 軸受: SiC 摺動軸受（ポンプ側）、油潤滑転がり軸受（駆動側）
• 設置方向: 水平
• 材料: デュプレックス、ニッケル基合金、オーステナイト鋳鋼
• 規格: API 685
• 防爆: カテゴリ2 / ゾーン1
