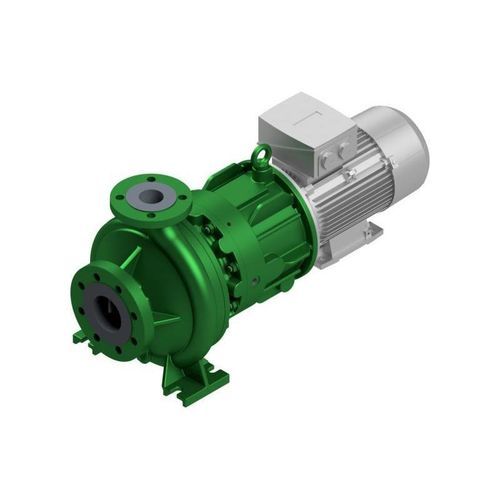

遠心ポンプ NMB

ガス用オイル化学製品

概要
NMBはISO 2858寸法に準拠した単段ケミカルポンプで、マグネットドライブを備えています。スプリットキャン（Spalttopf）は搬送流体を外部へ漏れさせない密閉を実現し、発生する渦電流は内部循環で除去されます。軸の媒体接触部はSiCスリーブ軸受で支持され、メンテナンス不要で耐摩耗性の高い運転が可能です。統合された油圧で全領域にわたる軸力の完全な補償を行います。規格モーターの直結によりカップリングの位置合わせは不要です。多様なバリエーションと監視オプションにより、運用者向けの個別ソリューションが可能です。

用途

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 造船・マリン
• 給油設備・航空
• タンクヤード・タンクファーム
• 再生可能エネルギー・環境技術

主な特長

• タイプ：NMB（ISO 2858準拠の単段ケミカルポンプ）
• シール：漏洩防止のためのマグネットドライブ
• 規格モーター直結（カップリング調整不要）
• スプリットキャンによる密閉機能；渦電流を除去する内部循環
• 媒体接触部のSiCスリーブ軸受（メンテナンス不要、耐摩耗）
• 油圧統合により全運転領域での軸力完全補償
• 多様なバリエーションと監視オプションで個別対応可能

性能データ（典型値 / 最大値）

• 最大流量（Q max）：300 m³/h（機種・回転数に依存）
• 最大揚程（H max）：250 m（機種・回転数に依存）
• 使用圧力：16 / 24 / 40 bar（高圧は別途対応）
• 温度範囲：最大200 ℃（高温は別途対応）
• 最大回転数：3500 rpm
• 設置：横形
• 自己吸引：可
• 軸受：媒体外のころがり軸受、媒体側はSiCスリーブ軸受
• 潤滑：グリース
• 材質：デュプレックス、Ni系合金、球状黒鉛鋳鉄 / 鋳鋼、オーステナイト鋳鋼
• 規格：DIN EN ISO 2858、ISO 15783
• 防爆：カテゴリー2 / Zone 1対応可

注意
圧力・温度・流量の数値は機種や回転数に依存します。より高い性能はお問い合わせください。

仕様

• モデル：NMB
• 据付：横形、規格モーター直結
• シール方式：漏洩防止のマグネットドライブ
• 軸受と寿命：媒体接触部にSiCスリーブ軸受を採用し摩耗なく運転；媒体外にころがり軸受配置
• 油圧：運転領域全体での完全な軸力補償を内蔵
• 材質オプション：デュプレックス、ニッケル基合金、球状黒鉛鋳鉄／鋳鋼、オーステナイト鋳鋼
• 適合規格：ISO 2858、ISO 15783
• 防爆対応：Zone 1 / カテゴリ2 選択可能
