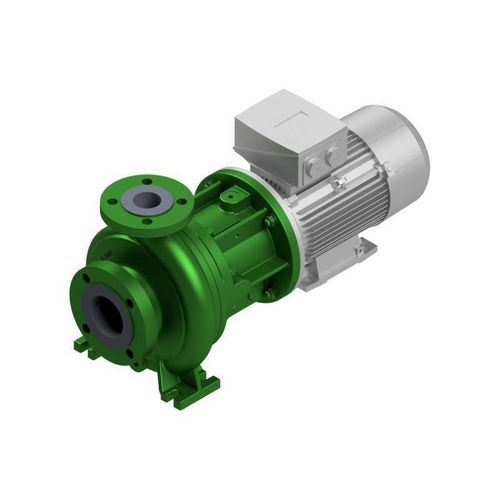

遠心渦巻きポンプ KMB

燃料オイル化学製品

製品概要
KMB型は、ISO 2858のハウジング寸法に準拠した単段渦巻（ボルート）ケーシングポンプです。ポンプは永久磁石式の磁気カップリングを備え、コンテインメントシェルが流体を外部へ完全に密封します。ポンプ軸はSiC製のすべり軸受で支持されています。モータを直接取り付けることで、追加の軸受や機械式カップリングは不要になります。

用途

• 石油・ガス
• 化学工業
• 石油化学
• オフショア
• 造船・海事
• 給油設備・航空
• 工業用加熱設備 / 熱媒
• タンク貯蔵 / タンクファーム
• 再生可能エネルギー / 環境工学

技術データ

• 最大流量 Q max: 100 m³/h [440 g.p.m.]**
• 最大揚程 H max: 80 m [262 ft]**
• 使用圧力: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• 温度: 最大 180° C [356° F]*
• 最大回転数: 3500 min−1
• シール / 密封: 磁気カップリング（コンテインメントシェル）
• 設置: 水平
• 自吸: いいえ
• 軸受: SiCすべり軸受
• 潤滑: グリース
• 材質: デュプレックス、Ni系合金、球状黒鉛鋳鉄、鋳鋼、オーステナイト系鋼
• 規格: ISO 15783
• 防爆: カテゴリ2 / ゾーン1

注記
* より高い圧力・温度はご相談ください
** 寸法および回転数による

特徴 / 技術仕様

• 型式: KMB
• タイプ: ISO 2858準拠の単段渦巻ケーシングポンプ（磁気カップリング）
• 流量 (Q max): 100 m³/h
• 揚程 (H max): 80 m
• 使用圧力オプション: 16 / 24 / 40 bar
• 定格温度: 最大 180° C
• 最大回転数: 3500 min−1
• シール形式: 磁気カップリング（コンテインメントシェル）
• 軸受: SiCすべり軸受
• 設置方向: 水平
• 自吸機能: いいえ
• 潤滑: グリース
• 使用可能材質: デュプレックス、Ni系合金、球状黒鉛鋳鉄、鋳鋼、オーステナイト系鋼
• 規格: ISO 15783
• 防爆: カテゴリ2 / ゾーン1
