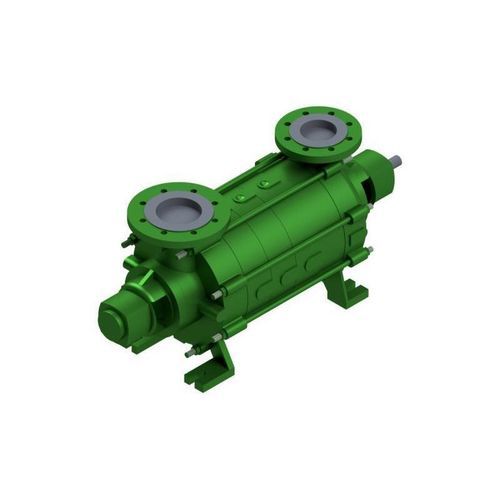

遠心ポンプ HZS

石油用燃料炭化水素用

説明
Type HZSは、軸封（潤滑：グリース）を備えた自吸式の単段または多段遠心ポンプです。水平取付けおよび正逆回転に対応し、自吸性と高揚程が求められる産業用途に適しています。

ベント / 動作
ベント装置は側面チャネル（サイドチャネル）ポンプの原理で作動します。起動時にポンプ内の液体が吸込み管内の空気と混合して液体–ガス混合物を形成し、ベントインペラが空気成分を吐出ノズルへ送ります。ベント段を圧力側に配置することで、吸込み管およびポンプ本体の完全なベントが確保されます。

低NPSH値に対する最適化
低NPSH値を達成するため、吸込台は入口スパイラル形状とし、吸込側インペラは入口断面を拡大して吸込性能を向上させています。

構造と軸受
軸方向推力の補償は逃し穴および絞りギャップにより行われ、摩耗リングは吸込側・圧力側ともに標準装備です。ポンプ軸の支持は円筒ころ軸受（シリンドリカルベアリング）と両面アンギュラコンタクトボールベアリングで行われます。潤滑：グリース。

用途

• oil & gas
• 化学
• 石油化学
• オフショア
• 船舶技術 / 海事
• 給油設備 & 航空
• タンク貯蔵 / タンクファーム
• 再生可能エネルギー / 環境工学

注意
* 高圧・高温は別途相談
** 寸法・回転数に依存

特性 / 技術仕様

• Q max: 600 m³/h [2640 g.p.m.]**
• H max: 500 m [1640 ft]**
• 使用圧力: 16 bar [232 psi]*
• 温度: 100 °C [212 °F]*
• 最大回転数: 2950 min−1
• ガスケット / 機械シール: 機械シール
• 据付: 水平
• 自吸: はい
• 軸受: 円筒ボールベアリング + 両面アンギュラコンタクトボールベアリング
• 潤滑: グリース
• 材質: ダクタイル鋳鉄 / 鋳鋼
• 規格: API 610, ISO 5199
• 防爆: カテゴリ2 / ゾーン1
