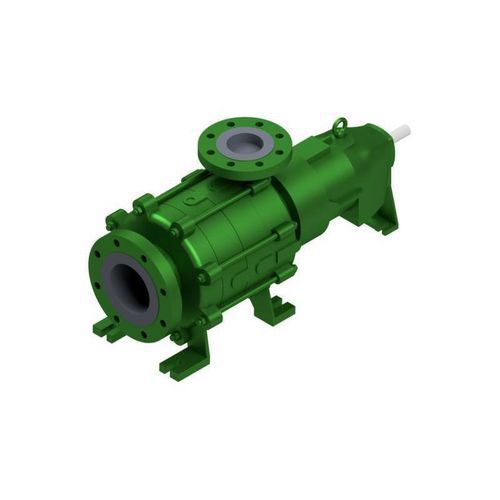

サイドチャンネルポンプ HZMAR

炭化水素用ガス用オイル

製品説明
HZSMAR型は磁気カップリングを備えた単段または多段の連結（節）ポンプで、側面チャネル段による気体搬送機能を有します。気体搬送装置は側面チャネルポンプの原理で動作し、気体搬送時には側面チャネル段での圧力上昇により気体を液相へ再導入します。ポンプは永久磁石式の磁気カップリングを備え、隙間容器（スパルトトップ）が搬送媒体を外部から密閉します。渦電流損失による発熱は内部循環流により除去されます。ポンプ軸受は製品側がSiCすべり軸受、駆動側が油潤滑の転がり軸受で支持されています。吸込み側および吐出側の摩耗リングは標準装備です。軸方向の推力は両面の減圧ディスクで均衡され、減圧室はポンプの吐出側圧力および第1段の圧力により加圧されます。

用途

• 石油・ガス
• 化学
• 石油化学
• オフショア
• 船舶 / 海洋
• 給油設備・航空
• タンクヤード / タンクファーム
• 再生可能エネルギー / 環境技術

技術仕様

• 最大流量 Q: 600 m³/h [2640 g.p.m.]
• 最大揚程 H: 500 m [1640 ft]
• 使用圧力: 16 bar [232 psi]
• 温度: 100° C [212° F]
• 最大回転数: 3500 min−1
• シール方式: 磁気カップリング
• 設置: 水平
• 吸込口: 軸方向
• 軸受: 駆動側は転がり軸受、製品側はSiCすべり軸受
• 潤滑: オイル
• 材料: デュプレックス、Ni系、球状黒鉛鋳鉄 / 炭素鋼鋳鉄、オーステナイト鋳鉄
• 規格: API 685, ISO 15783
• 防爆: カテゴリ2 / ゾーン1

特性 / 仕様

• 磁気カップリングを備えた単段または多段の連結ポンプ
• 気体搬送と液相への再導入を行う側面チャネル段
• 隙間容器による密閉型永久磁石カップリング
• 内部循環流による発熱除去
• 製品側SiCすべり軸受および駆動側油潤滑転がり軸受
• 吸込側・吐出側の摩耗リング標準装備
• 両面減圧ディスクによる軸方向推力の均衡
• 石油・ガス、化学、石油化学、オフショア、海洋用途の高要求環境に対応
