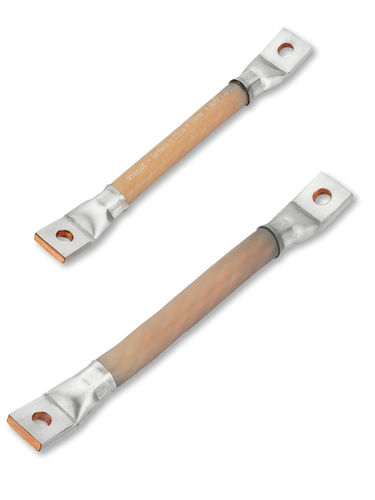

柔軟性の高い電源接続 10-300 mm² ※1
単一絶縁シリコーン押出ケーブル1,8/3kVのうち
ケーブルシュー型のコンタクトエリアと追加の絶縁体圧着で
技術データ
電気導体:
- 銅ETP1線丸型撚り線ケーブル
DIN EN 13602に準拠
- 軟質アニール、非コーティング
- 単線-Ø 0,07 mm (10-16 mm²)
単線-Ø 0,10 mm (25-300 mm²)
コンタクトスリーブ:
- シームレス銅ETP材、錫メッキ仕上げ
絶縁体です:
- シリコン 約60ショアA
- ネイチャーカラー
- ハロゲンフリー、塩素含有量<4ppm
- 難燃性、自己消火性
- 動作電圧 1,8/3 kV
- 試験電圧 AC10kV (スパークテスト)
- 絶縁耐力 20kV/mm
- 動作温度 - 50 °C ~ + 180 °C
ケーブルの認可と火災試験
- UL-Style3858の場合
- DIN EN 60332-1-2 /VDE 0482-332-1-2
- DIN EN 60332-3-24/VDE 0482-332-3-24
- DIN EN 61034-2/VDE 0482-1034-2
- DIN EN 50305 /VDE 0260-305 Section 9.2
---
