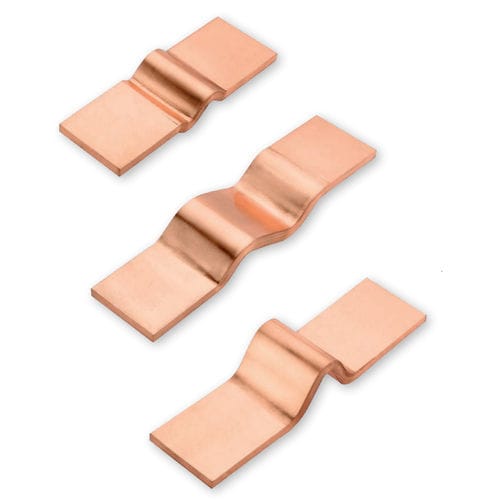

フレキシブルな拡張コネクター
素材:銅HCPフォイル
接触部:プレス溶接
下表の拡張コネクタは、以下の構成になっています。
DIN 13599に準拠した銅製HCPフォイルで、厚さは1.5mmです。
の0.1mmまたは0.3mm。接触面積は、製造
を、93ページで説明したように、プレス溶接されたデザインにします。
プレス溶接の手順は、特殊な抵抗溶接である
銅箔のパッケージの溶接を可能にするプロセスです。
異なる強みを持つ人たちが、決められたエリアで一緒に作業することで
を使用する必要はありません。
溶接添加剤。だから、プレス溶接されたコネクターは、優れた
完全な分子結合により、電気伝導性を発揮します。
接触部は、ボア加工、ミリング加工、曲げ加工が問題なく行えます。
接触部の幅は、以下のことが可能なように選択されています。
2mmの間隔で複数の拡張コネクタを設置するため
を並べる(例:発電機接続用など)。での穴あけで
例えば、DIN 43673 part 1 + 2、DIN 46206 partに準拠したリクエスト。
2 または、図面・サンプル・ご希望に応じます。ご要望に応じて
また、接触部をコーティングしたデザインも可能です。
(例:錫メッキ、銀メッキなど。カタログP97の記載に準ずる)
---
