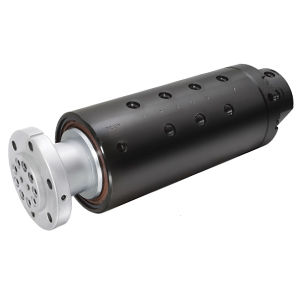

オイルロータリージョイント BI-1340209ガス用空気用9流路
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- 空気用, オイル, ガス用
- 流路数
- 9流路
- 応用
- 油圧式, 工作機械用, 高圧, 空気圧式
- 素材
- 炭素鋼製
- その他の特徴
- ジョイント付, 高速
- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 1,500 rpm
(9,424.78 rad.min-1)- 圧力
最少: 0 bar
(0 psi)最大: 207 bar
(3,002 psi)- 公称サイズ
93.7 mm
(3.689 in)
詳細
概要
油圧/空圧パワーチャック用ワークホールディングに向けて設計された9通路の高速回転継手です。ガスと油の併用が可能な高回転・高圧設計で、異種媒体（空気、油圧油）間の混入を防ぐ専門的な媒体混入防止機能を備えています。
主な情報
形状と通路
特徴
技術仕様
油圧/空圧パワーチャック用ワークホールディングに向けて設計された9通路の高速回転継手です。ガスと油の併用が可能な高回転・高圧設計で、異種媒体（空気、油圧油）間の混入を防ぐ専門的な媒体混入防止機能を備えています。
主な情報
- 業界：工作機械
- 媒体種別：ガス、油
- 使用環境：屋内
- 材質：カーボン / 合金鋼
- 最大圧力：90 PSI（6 BAR）および3,000 PSI（207 BAR）
- 最大回転数：1500 RPM
形状と通路
- 通路数：9
- 通路径：0.190"（4.8 mm）
- 貫通穴：なし
- 外径：3.688"（93.7 mm）
- 全長：11.620"（295.1 mm）
特徴
- パワーチャック用途に適した高速・高圧設計
- 異種媒体（空気と油圧油）向けの専門的な混入防止機能
- 工作機械環境に適した材料とシールの選定
技術仕様
- プロジェクト / 型式：BI-1340209
- 用途：パワーチャック / ワークホールディング
- 通路数：9
- 通路サイズ：0.190"（4.8 mm）
- 材質：カーボン / 合金鋼
- 最大圧力：90 PSI（6 BAR）および3,000 PSI（207 BAR）
- 最大回転速度：1500 RPM
- 外径：3.688"（93.7 mm）
- 全長：11.620"（295.1 mm）
- 貫通穴：なし
- 特別仕様：異種媒体向け混入防止機能
